Описание

Исходные данные для проектирования

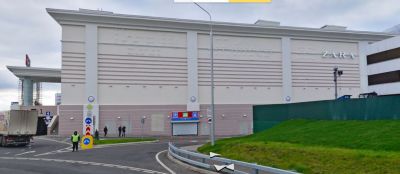

1. Район строительства: Московская обл., Одинцовский р-н, с. Немчиновка, Хорошевский пр-д., д. 14.
2. Конструкция - Фасадная установка «КАРО 13 КИНОТЕАТР НОВОГО ПОКОЛЕНИЯ IMAX» габаритами 11162х4810мм.

Конструктивное решение

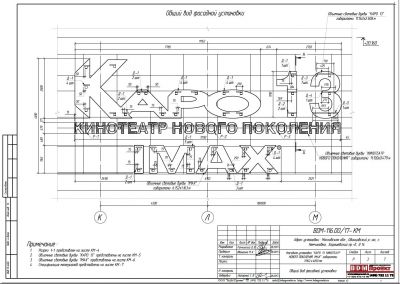

Проектом разрабатывается фасадная установка «КАРО 13 КИНОТЕАТР НОВОГО ПОКОЛЕНИЯ IMAX» габаритами 11162х4810мм.
Вывеска представляет собой объемные световые буквы.

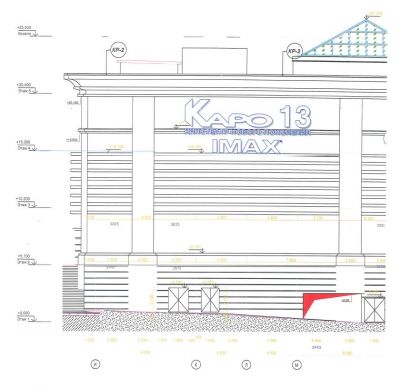

Конструкция размещается на существующих кронштейнах на стене здания.

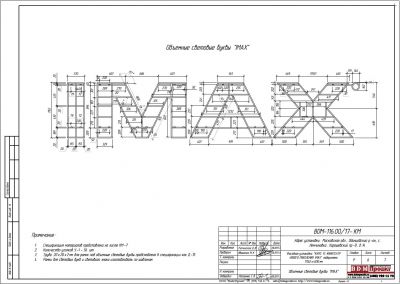

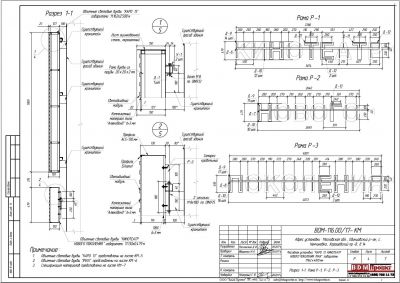

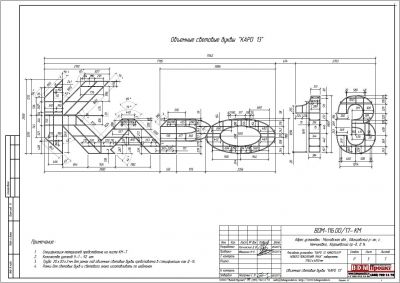

Конструкция фасадной установки представляет собой объемные световые буквы с пространственными металлическими каркасами из трубы 20х20х2мм, навешенные с помощью крючков из уголка 30х30х3мм на укороченные горизонтальные элементы из трубы 40х40х3мм.
Данные укороченные горизонтали крепятся к существующим кронштейнам на сварке.
Объемные световые буквы «Кинотеатр нового поколения» бескаркасные и крепятся к стальной плоской раме саморезами. Данная рама предварительно закреплена на существующих кронштейнах на сварке. Все узловые соединения выполняются на сварке. Конструкции световых букв: представлены в разделе КМ.
