Артикул: BDM-013.00.000/17

Характеристики:

Тип конструкции:

Фасадные буквы

Место установки:

ТЦ Олимпик Плаза.

Габариты:

4110х504мм

Адрес:

г. Москва, пр. Мира, д. 33, корп.1 ТЦ Олимпик Плаза.

Регион установки:

Москва

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

Район строительства: г. Москва, пр. Мира, д. 33, корп.1 ТЦ Олимпик Плаза.
Рекламные конструкции «Л’Этуаль».

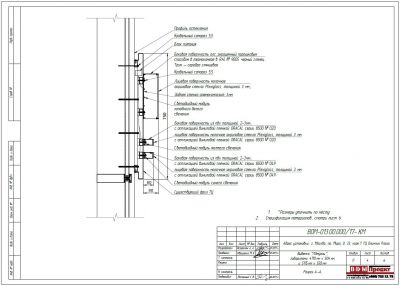

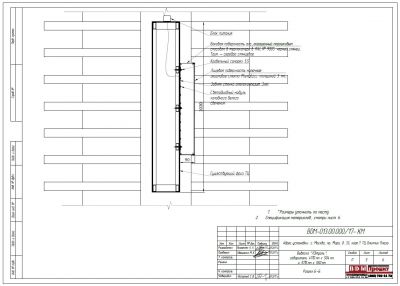

Конструктивное решение

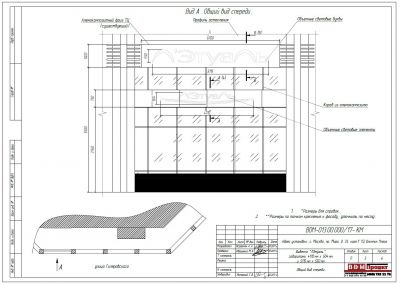

2.1. Конструкция вывесок представляет собой световые объемные элементы, габаритами 4110ммх520мм и 5115ммх550мм. Каркас выполнен из алюминиевой профильной трубы 25х25х1,5мм. Крепится к фасадному профилю остекления кровельными саморезами Ф5,5мм.
2.2. Короб вывески выполнен из алюмокомпозитного листа, толщиной 3мм
2.3. Объемные световые букв, глубина 90мм:

лицо - акрил 3мм
боковины – ALS 90
основа – алюмокомпозит 3мм

2.4. Объемные световые букв, глубина 60мм:

лицо - акрил 3мм
боковины - ПВХ 2-3мм
основа - пвх 8мм

2.5. Все монтажные соединения на кровельных саморезах.

Характеристики

Тип конструкции

Фасадные буквы

Место установки

ТЦ Олимпик Плаза.

Габариты

4110х504мм

Адрес

г. Москва, пр. Мира, д. 33, корп.1 ТЦ Олимпик Плаза.

Регион установки

Москва

Год

2017

Шифр

BDM-013.00.000/17

Проект для компании

Л`Этуаль

Координаты

55.780319,37.632098

Проект для компании

Л`Этуаль
