Артикул: BDM 169.01/17

Характеристики:

Тип конструкции:

Фасадные буквы

Габариты:

3800х1100мм

Адрес:

МО, г. Котельники, мкр. Южный, д.5.

Регион установки:

Котельники

Год:

2017

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

Район строительства: МО, г. Котельники, мкр. Южный, д. 5.

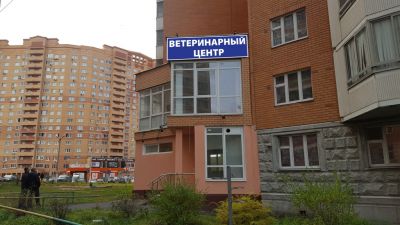

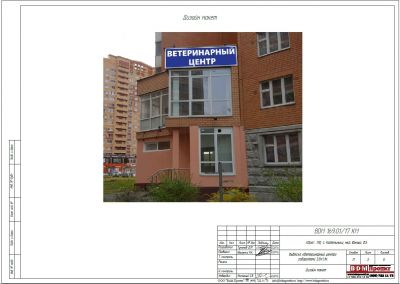

Рекламная конструкция - вывеска «Ветеринарный центр» габаритами 3,8х1,1м.
Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

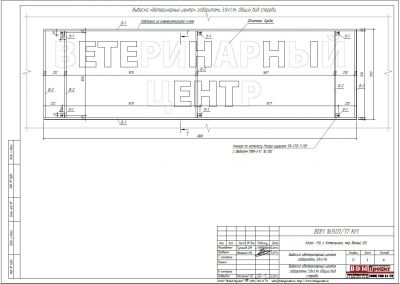

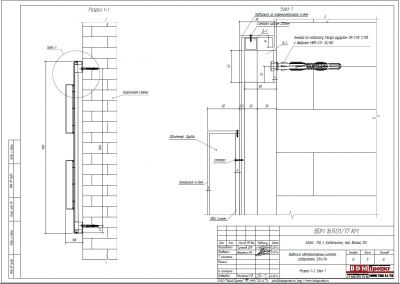

Конструкция вывески представляет собой объемные не световые буквы на подложке из алюмокомпозита размерами 3,8х1,1м. Рама подложки изготовлена из стальной квадратной трубы 20х20х2 мм, боковые стенки и лицевая поверхность - алюмокомпозит s=3мм. Объемные буквы выполнены из алюмокомпозита s=3мм и крепятся к подложке через заднюю стенку, выполненную из ПВХ s=6мм, саморезами. Рама подложки крепится к стене здания фасадными анкерами по каталогу Mungo MBR-XTr10/80. Монтажные соединения выполнены на болтах, узловые - на сварке.

Характеристики

Тип конструкции

Фасадные буквы

Габариты

3800х1100мм

Адрес

МО, г. Котельники, мкр. Южный, д.5.

Регион установки

Котельники

Год

2017

Шифр

BDM 169.01/17

Координаты

55.647752,37.861779
