Описание

1. Исходные данные для проектирования

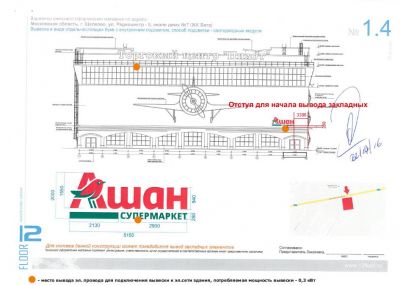

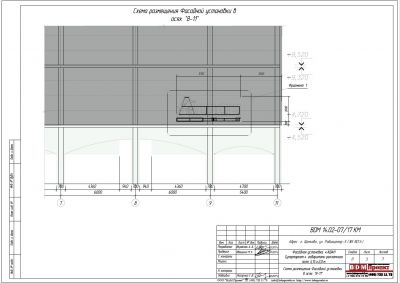

1. Район строительства: г. Щелково, ул. Радиоцентр-5 (ЖК ВЕГА). 2. Конструкция: фасадная установка «АШАН Супермаркет» габаритами рекламного поля 5,15х2,0м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

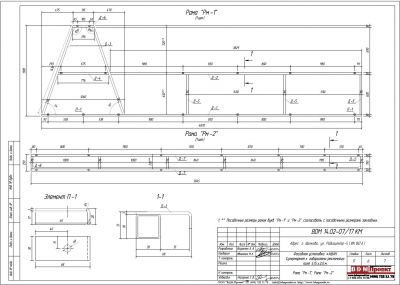

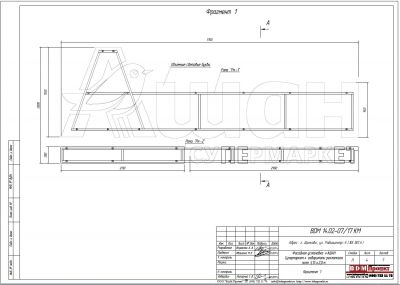

Конструкция представляет собой фасадную установку габаритами рекламного поля 5,15х2,0м. Конструкция состоит из объемных букв на раме из профильной трубы 30х30х2мм.

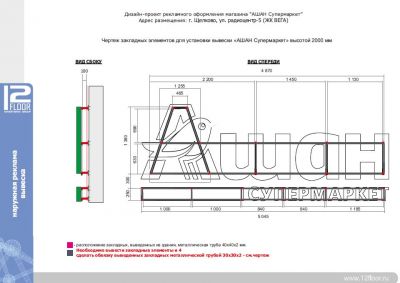

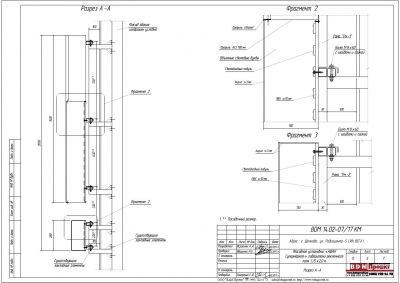

Рама с буквами навешивается на существующие (заранее подготовленные) фасадные закладные из профильной трубы 40х40х2мм и крепятся к ним при помощи болтов М8. Объемные световые буквы с лицевой поверхностью из акрилового стекла S=3мм, боковина из профиля "Ашан" - ALS 180мм; "Супермаркет" - клееный короб из акрила 130мм, задние панели из ПВХ S=10мм. Все узловые соединения сборочных единиц на сварке и на болтах.
