Фасадная конструкция 13000х1500мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM 101С-000-17

Характеристики:

Тип конструкции:

Фасадные буквы

Габариты:

13000х1500мм

Адрес:

МО, г. Клин, ул. Маяковского 10

Регион установки:

Клин

Год:

2017

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: МО, г. Клин, ул. Маяковского;
2. Рекламная конструкция: фасадная конструкция «АТАК Супермаркет» габаритами 13,0х1,5м
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

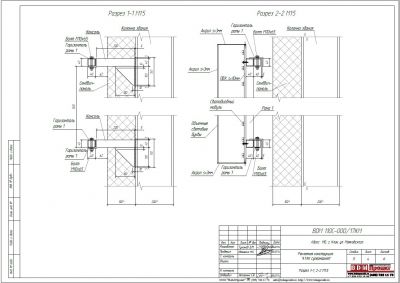

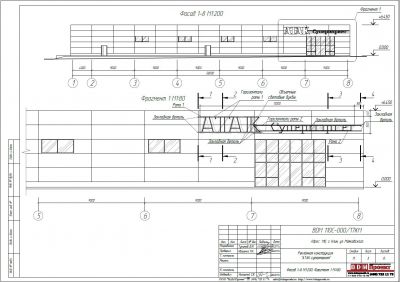

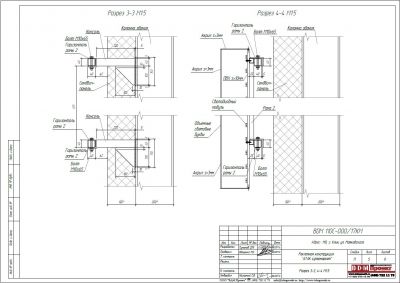

Фасадная конструкция представляет собой объемные световые буквы, закрепленные на рамах, выполненных из профильных труб 40х3мм и 25х2мм, которые навешиваются на горизонтали из профильных труб 40х40х3мм с помощью крючков из уголков 75х45х5мм, приваренных на рамах, и закрепляются на горизонталях болтами М10х65. Горизонтали устанавливаются на кронштейны, выполненные из профильной трубы 40х40х3мм, уголка 45х5мм и пластин 150х150х5мм и 100х100х3мм и закрепляются на них болтами М10х65. Кронштейны крепятся к металлическим колоннам каркаса здания посредством сварки. Объемные световые буквы: Подсветка - светодиодные модули, лицо - акрил S=3мм, боковины - акрил S=3мм, задник - ПВХ S=10мм. Все узловые соединения на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Фасадные буквы

Габариты

13000х1500мм

Адрес

МО, г. Клин, ул. Маяковского 10

Регион установки

Клин

Год

2017

Шифр

BDM 101С-000-17

Проект для компании

АТАК СУПЕРМАРКЕТ

Координаты

56.367123,36.689711

Проект для компании

АТАК СУПЕРМАРКЕТ
