Объемные световые буквы 2586х688мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-043.001/17

Характеристики:

Тип конструкции:

Фасадные буквы

Габариты:

2586х688мм

Адрес:

г. Москва, ул. Цветной бульвар, дом 2

Регион установки:

Москва

Год:

2017

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Район строительства: г. Москва, ул. Цветной бульвар, дом 2.

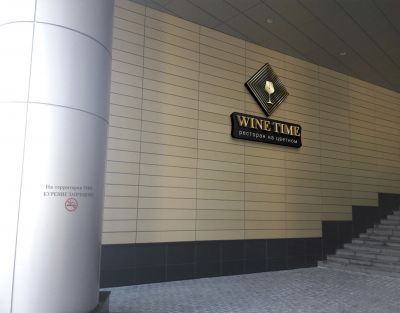

Конструкция – объемные световые буквы WINE TIME.
Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.245.

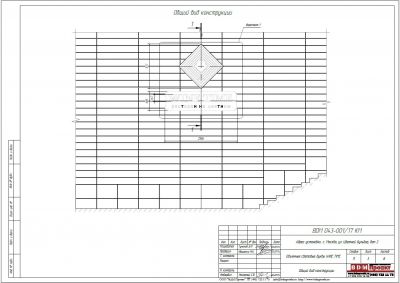

2. Конструктивное решение

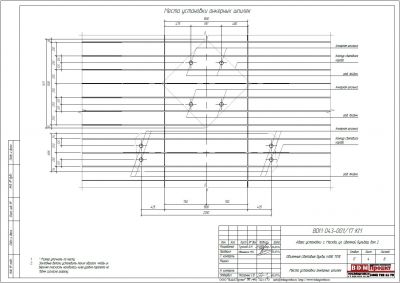

Конструкция представляет собой объемные световые короба с буквами на раме из профильной трубы 20х20х2мм и пластин 30х30х3мм, 40х40х3мм, закрепленной на шпильках М10 через трубу 25х3,2мм, которые закреплены в железобетонной стене здания посредством анкеров с высокой степенью расклинивания MSS M10 по каталогу Mungo.
Объемный логотип "Ромб":
- лицо: полистирол S=3мм со вставкой из оргстекла S=3мм,
- боковые панели полистирол S=3мм,
- задняя панель из ПВХ S=8мм, которая крепится к рамке саморезами.
Объемный элемент "Рюмка":
- лицо: оргстекло S=3мм,
- боковые панели ПВХ S=3мм,
- задняя панель из ПВХ S=8мм, которая крепится к полистиролу саморезами.
Объемный буквы "WINE TIME":
- лицо: оргстекло S=3мм,
- боковые панели ПВХ S=3мм,
- задняя панель из ПВХ S=8мм, которая крепится к рамке саморезами.
Буквы "Ресторан на цветном":
- лицо: оргстекло S=5мм инкрустация в корб.
Короб сложной формы:
- лицо: полистирол S=3мм,
- боковые панели полистирол S=3мм,
- задняя панель из ПВХ S=8мм, которая крепится к рамке саморезами.
Подсветка внутренняя светодиодными модулями.
Все узловые соединения и монтажные соединения сборочных единиц на сварке.

Характеристики

Тип конструкции

Фасадные буквы

Габариты

2586х688мм

Адрес

г. Москва, ул. Цветной бульвар, дом 2

Регион установки

Москва

Год

2017

Шифр

BDM-043.001/17

Координаты

55.755819,37.617644
