Объемные световые буквы 5500х1110мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-150-000/17

Характеристики:

Тип конструкции:

Фасадные буквы

Место установки:

ТЦ КАРАВАЙ

Габариты:

5500х1110мм

Адрес:

МО, г. Наро-Фоминск, Площадь Свободы, д. 13

Регион установки:

Наро Фоминск

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

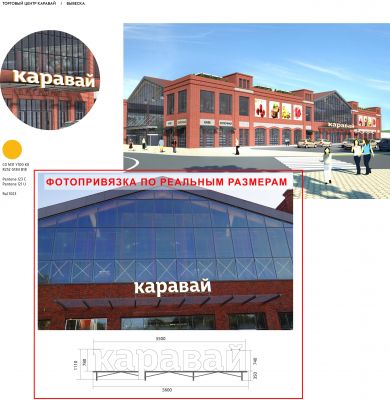

Объемные световые буквы габаритными размерами 5,5х1,11м.

Шифр BDM-150-000/17

1. Исходные данные для проектирования

1. Район строительства: МО, г. Наро-Фоминск, Площадь Свободы, д. 13.
2. Рекламная конструкция – Объемные световые буквы габаритными размерами 5,5х1,11м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

2. Конструктивное решение

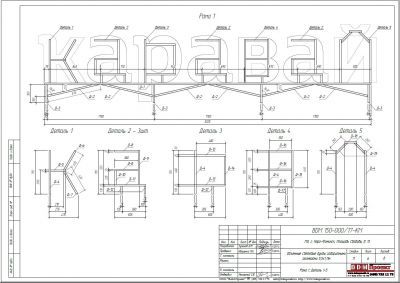

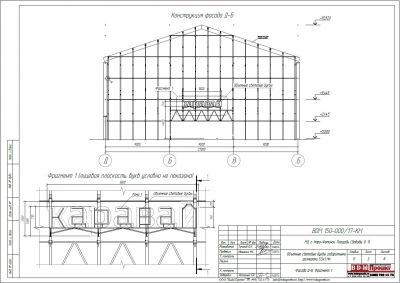

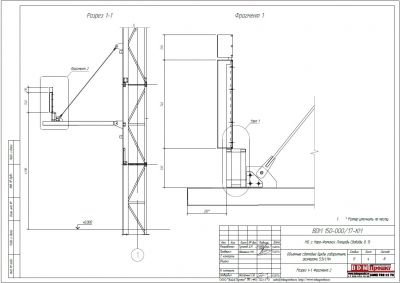

Конструкция выполнена из профильных труб 40х25х2мм и пластин 150х50х4мм. Конструкция крепится посредством сварки на козырек входа к пластинам толщиной 8мм.
Рекламоноситель - лицевая панель из акрилового стекла S=5мм, боковые панели ПВХ S=4мм, задние панели из ПВХ S=10мм + алюмокомпозит S=3мм, которые крепятся к каркасу кровельными саморезами 4,2х29мм. Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Фасадные буквы

Место установки

ТЦ КАРАВАЙ

Габариты

5500х1110мм

Адрес

МО, г. Наро-Фоминск, Площадь Свободы, д. 13

Регион установки

Наро Фоминск

Год

2017

Шифр

BDM-150-000/17

Координаты

55.386129,36.733846
