Описание

Исходные данные для проектирования

1. Район строительства: МО, г. Котельники, ул. Строителей, д. 1.
2. Рекламная конструкция: панель-кронштейн габаритами 1,0х0,7м, объемные световые буквы на подложке габаритами 3,0х0,6м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

Конструктивное решение

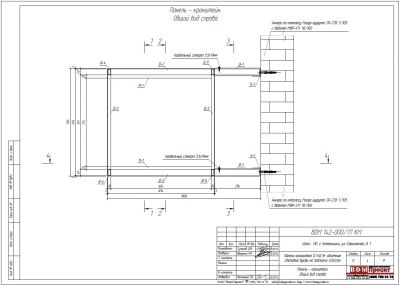

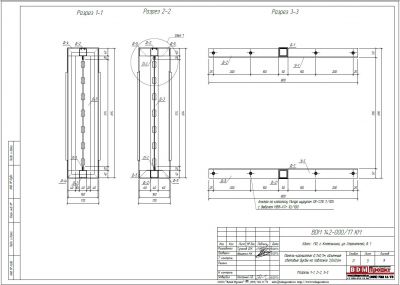

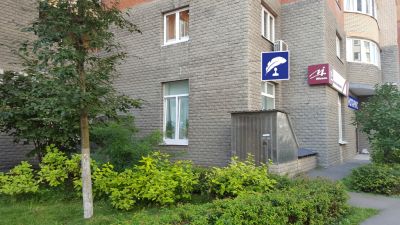

Конструкция 1 представляет собой панель-кронштейн габаритами 1,0х0,7м. Конструкция выполнена из профильных труб 50х50х2мм, 40х40х2мм, 40х20х2мм и уголков 50х50х4мм. Крепится к стене анкерами по каталогу Mungo шурупом SR-STB 7/105 с дюбелем MBR-XTr 10/100. Рекламоноситель - лицевая панель из композитного материала S=3мм, акрилового стекла S=10мм, S=3мм, боковые панели из композитного материала S=3мм, которые крепятся к каркасу шурупами впотай 3,2х19мм шагом не более 300мм. Все узловые и монтажные соединения выполнены на сварке.

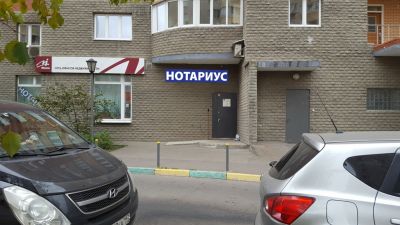

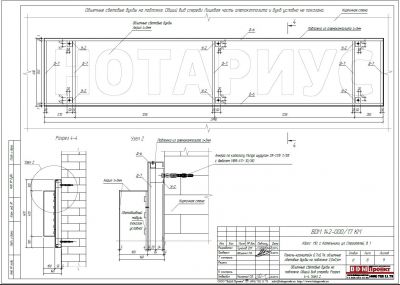

Конструкция 2 представляет собой объемные световые буквы на подложке из алюмокомпозита размерами 3,0х0,6м. Рама подложки изготовлена из стальной квадратной трубы 20х20х1,5 мм, боковые стенки и лицевая поверхность – алюмокомпозит s=3мм. Объемные световые буквы выполнены из акрила s=3мм и крепятся к подложке через заднюю стенку, выполненную из ПВХ s=6мм, саморезами. Рама подложки крепится к стене здания фасадными анкерами по каталогу Mungo MBR-XTr10/80. Монтажные соединения выполнены на болтах, узловые - на сварке.

Характеристики

Тип конструкции

Фасадные буквы

Габариты

3000х600м

Адрес

МО, г. Котельники, ул. Строителей, д. 1

Регион установки

Котельники

Год

2017

Шифр

BDM 142-000/17

Координаты

55.667762,37.859111

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
