Рекламная конструкция 14500х1956мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM 105-000-17

Характеристики:

Тип конструкции:

Фасадные буквы

Габариты:

14500х1956мм

Адрес:

Москва, Рублевское шоссе, д. 62

Регион установки:

Москва

Год:

2017

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

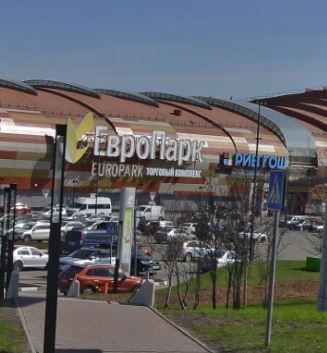

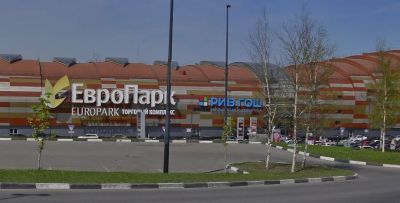

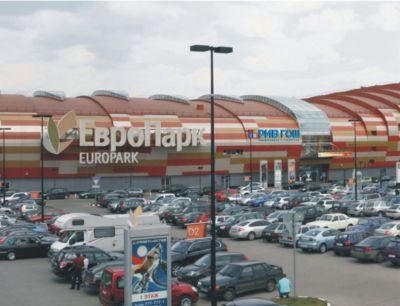

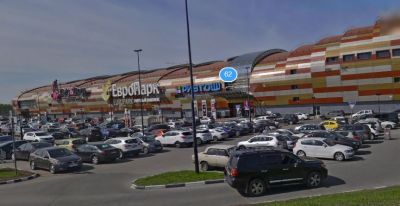

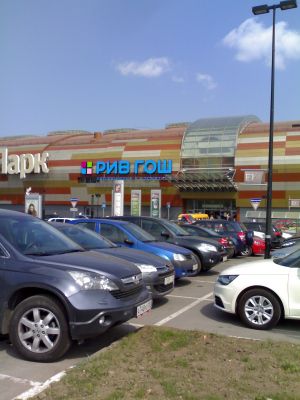

Рекламная конструкция "РИВ ГОШ" габаритными размерами 14,5х1,956м.

ШИФР BDM 105-000-17

1. Исходные данные для проектирования

1. Район строительства: г. Москва, Рублевское шоссе, д. 62;
2. Рекламная конструкция: "РИВ ГОШ" габаритными размерами 14,5х1,956м;
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

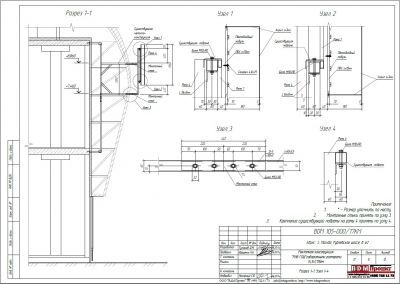

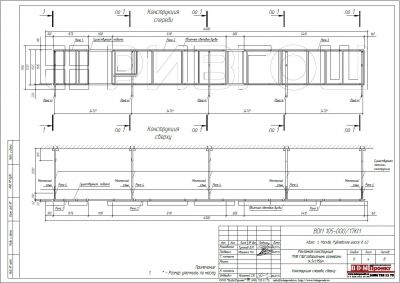

Фасадная конструкция представляет собой объемные световые буквы, закрепленные на рамах, выполненных из профильных труб 40х20х2мм, которые навешиваются на подраму из профильных труб 60х3,5мм с помощью крючков из пластин 136х60х5мм, приваренных на рамах, и закрепляются на подраме болтами М10х90. Подрама устанавливаются на рамы, выполненные из профильной трубы 60х3,5мм, 50х3мм, уголков 56х5мм и закрепляются болтами М12х90. Рамы крепятся к существующему металлокаркасу по принципу "труба в трубу" и закрепляются болтами М12х90. Объемные световые буквы: Подсветка - светодиодные модули, лицо - акрил S=3мм, боковины - акрил S=3мм, задник - ПВХ S=10мм.
Все узловые соединения на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Фасадные буквы

Габариты

14500х1956мм

Адрес

Москва, Рублевское шоссе, д. 62

Регион установки

Москва

Год

2017

Шифр

BDM 105-000-17

Проект для компании

РИВ ГОШ

Координаты

55.766218,37.380875

Проект для компании

РИВ ГОШ
