Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, ТРЦ Columbus, г. Москва, ул. Кировоградская, д.13А.

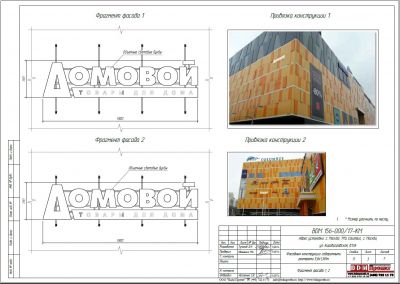

2. Конструкция – Фасадные конструкции габаритными размерами 5,8х1,381м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

Конструктивное решение

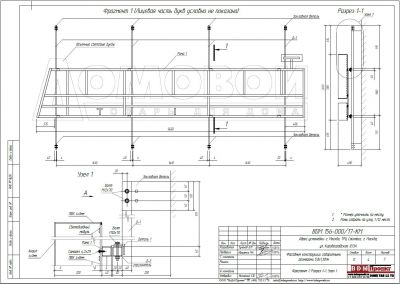

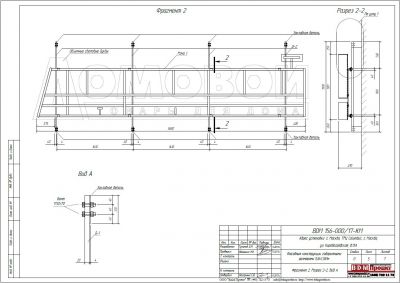

Конструкция выполнена из профильных труб 40х40х2мм, 40х20х2мм и уголков 45х45х5мм. Конструкция представляет собой объемные световые буквы, которые крепятся к рамам, выполненным из профильной трубы 40х40х2мм, 40х20х2мм, которые навешиваются на горизонтали, выполненные из профильной трубы 40х40х2мм и закрепляются на них болтами М10х100 через крючки из уголков 45х45х5мм, приваренные к рамам. Горизонтали закрепляются посредством сварки на вертикальных закладных деталях фасада, выполненных из профильной трубы 40х20х2мм, которые крепятся к существующим закладным деталям фасада в виде пластин 205х120х4мм с помощью болтов М12х.
Рекламоноситель - лицевая панель из акрилового стекла S=3мм, боковые панели букв: ПВХ S=3мм, задние панели из ПВХ S=8мм которые крепятся к каркасу кровельными саморезами 4,2х29мм. Все узловые соединения выполнены на сварке, монтажные - на болтах.
