Фасадная конструкция 9000х8500мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-146-000/17

Характеристики:

Тип конструкции:

Фасадные буквы

Габариты:

9000х8500мм

Адрес:

МО, Новорижское шоссе, 23-й километр, вл2с1

Регион установки:

Московская область

Год:

2017

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: МО, Новорижское шоссе, 23-й километр, вл2с1.

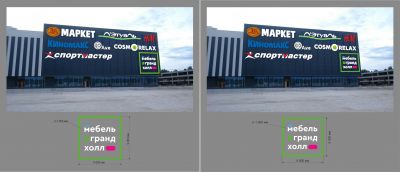

2. Конструкция – Фасадная конструкция габаритными размерами 9,0х8,5м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

Конструктивное решение

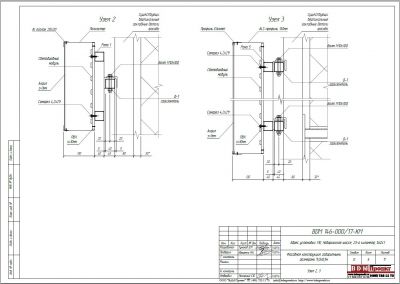

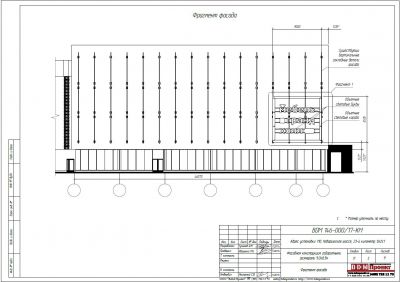

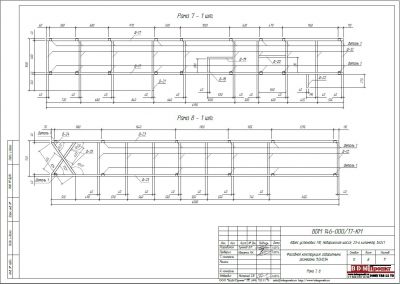

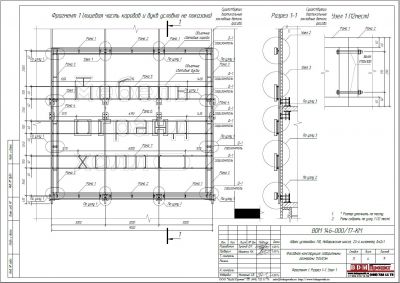

Конструкция выполнена из профильных труб 40х40х2мм и уголков 45х45х5мм. Конструкция представляет собой объемные световые буквы и короба, которые крепятся к рамам, выполненным из профильной трубы 40х40х2мм, которые навешиваются на горизонтали, выполненные из профильной трубы 40х40х2мм и закрепляются на них болтами М10х100 через крючки из уголков 45х45х5мм, приваренные к рамам. Горизонтали закрепляются посредством сварки на существующих вертикальных закладных деталях фасада.
Рекламоноситель - лицевая панель из акрилового стекла S=3мм, боковые панели коробов: полиэстр, букв: ALS-профиль 130мм, задние панели из ПВХ S=10мм которые крепятся к каркасу кровельными саморезами 4,2х29мм. Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Фасадные буквы

Габариты

9000х8500мм

Адрес

МО, Новорижское шоссе, 23-й километр, вл2с1

Регион установки

Московская область

Год

2017

Шифр

BDM-146-000/17

Координаты

55.799699,37.273967
