Объемные световые буквы 13620х2390мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-097.02-051/16

Характеристики:

Тип конструкции:

Фасадные буквы

Место установки:

ТЦ ОБИ

Габариты:

13620х2390мм

Адрес:

МО, г. Котельники, 1-ый Покровский пр-д, 5

Регион установки:

Котельники

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: МО, г. Котельники, Белая Дача.
2. Объемные световые буквы габаритными размерами 13,62х2,39 м
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.245.

2. Конструктивное решение

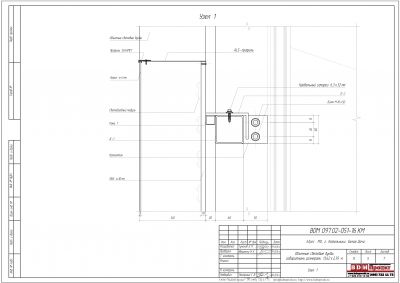

Конструкция представляет собой объемные световые буквы глубиной 140 мм габаритами 13,62х2,39 м на несущем каркасе из профильной трубы 20х20х1,5 мм, навешивающийся на горизонтали из трубы 60х60х3мм. Горизонтали крепятся к кронштейнам сечением 60х5мм, выпущенным из фасада здания. Световые буквы:
- Лицо: акрилл 3мм,
- Боковины: ALS-профиль 180мм,
- Задняя панель: композит 10мм.
Подсветка производится светодиодными модулями.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Фасадные буквы

Место установки

ТЦ ОБИ

Габариты

13620х2390мм

Адрес

МО, г. Котельники, 1-ый Покровский пр-д, 5

Регион установки

Котельники

Год

2016

Шифр

BDM-097.02-051/16

Проект для компании

OBI

Координаты

55.654213,37.843768

Проект для компании

OBI

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
