Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, ул. Бибиревская, д. 7, корп. 1.

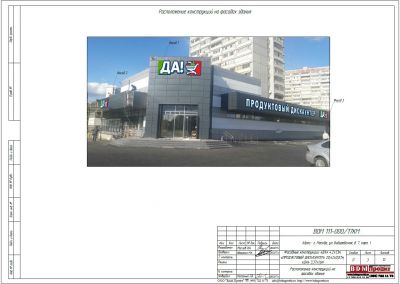

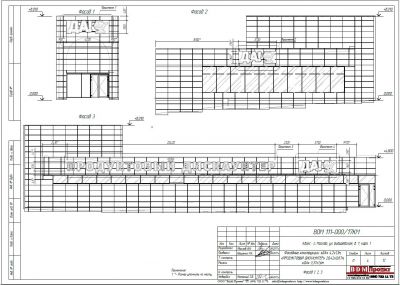

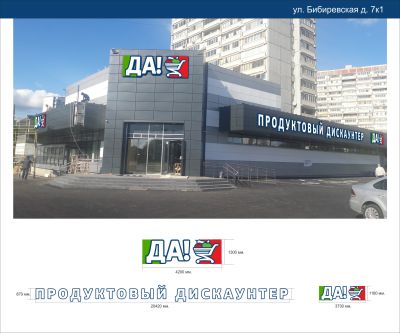

2. Рекламная конструкция: фасадные конструкции: «ДА» 4,2х1,3м, «ПРОДУКТОВЫЙ ДИСКАУНТЕР» 20,42х0,87м, «ДА» 3,37х1,6м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности . Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

Конструктивное решение

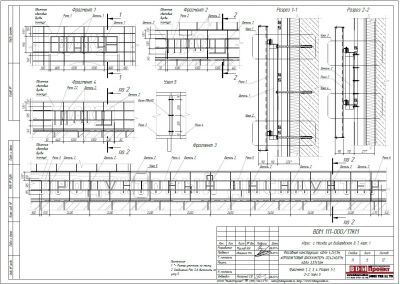

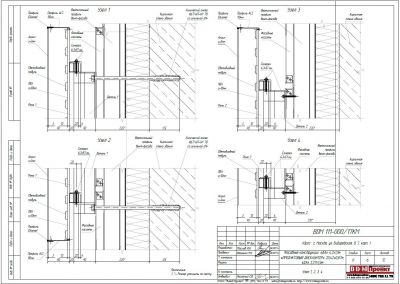

Фасадные конструкции представляют собой объемные световые буквы закрепленные на рамах из профильной трубы 40х20х2мм, 20х20х2мм и уголков 45х45х4мм. Рамы навешиваются на детали 1, 2, выполненные из уголков 45х45х4мм и профильной трубы 40х20х2мм и фиксируются на них саморезами 6,3х51. Детали 1, 2 крепятся к конструкции фасада здания с помощью саморезов 6,3х51мм в вертикальные стойки вент-фасада, а также к стене фасада здания посредством химических анкеров HILTI HIT-HY и шпилек d14мм, длина которых подбирается по месту исходя из глубины подсистемы вент-фасада. Рамы 3-6 скрепляются между собой болтами М8х70мм.
Объемные световые буквы:
- "ДА" 4,2х1,3м: лицо - акрил s=3мм, боковины - ALS-профиль 90мм + профиль Elkamet, подложка - ПВХ s=10мм, подсветка - светодиодные модули белого свечения; - "ПРОДУКТОВЫЙ ДИСКАУНТЕР" 20,42х0,87м: лицо - акрил s=3мм, боковины - ALS-профиль 90мм + профиль Elkamet, подложка - ПВХ s=8мм, подсветка - светодиодные модули белого свечения; - "ДА" 3,73х1,16м: лицо - акрил s=3мм, боковины - ALS-профиль 90мм + профиль Elkamet, подложка - ПВХ s=10мм, подсветка - светодиодные модули белого свечения; Узловые и монтажные соединения - на болтах и сварке.

Характеристики

Тип конструкции

Фасадные буквы

Место установки

Дискаунтер ДА

Габариты

4200х1300мм

Адрес

г. Москва, ул. Бибиревская, д. 7, корп. 1

Регион установки

Москва

Год

2017

Шифр

BDM 111-000/17

Проект для компании

Cупермаркет ДА!

Координаты

55.880228,37.593084

Проект для компании

Cупермаркет ДА!
