Описание

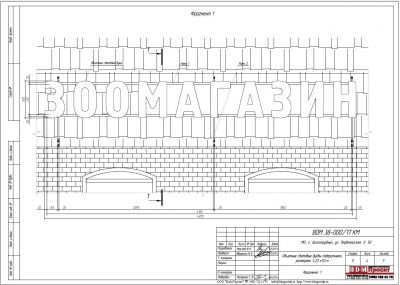

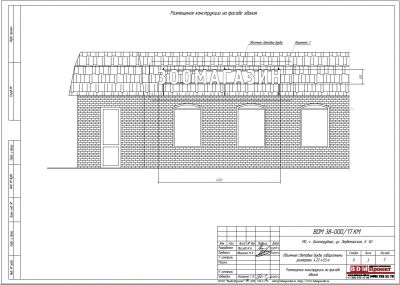

Объемные световые буквы габаритными размерами 4,22х0,5м.

1. Исходные данные для проектирования:

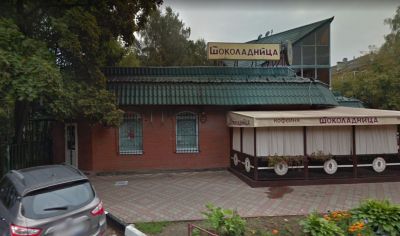

Район строительства: МО, г. Долгопрудный, ул. Первомайская, д. 50;
Рекламная конструкция: объемные световые буквы габаритными размерами 4,22х0,5м;
Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности . Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

2. Конструктивное решение:

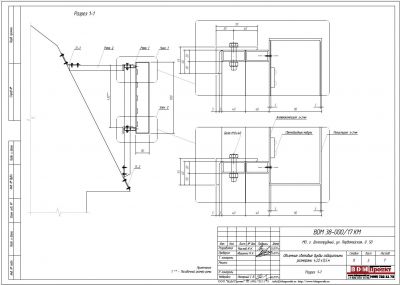

Конструкция представляет собой объемные световые буквы на раме из профильной трубы 40х20х2мм, которая устанавливается на несущую раму из профильной трубы 40х20х2мм и фиксируется на ней с помощью болтов М8х40 через крючки из уголков 75х45х5мм. Несущая рама устанавливается на кровлю здания и фиксируется на ней с помощью кровельных саморезов 6,3х29 оц. через приваренные к раме пластины 180х20х5мм..
Объемные буквы - Подложка: аллюмокомпозит s=3мм, Буквы: полистирол s=3мм глубиной 90мм;
Все узловые соединения на сварке, монтажные - на болтах.
