Рекламная вывеска 4830х935мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-042-Д006/16

Характеристики:

Тип конструкции:

Фасадные буквы

Место установки:

ТРЦ ВЕСНА

Габариты:

4830х935мм

Адрес:

ТРЦ «Весна» Алтуфьевский

Регион установки:

Москва

Все характеристики

Категории:

Фасадные буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

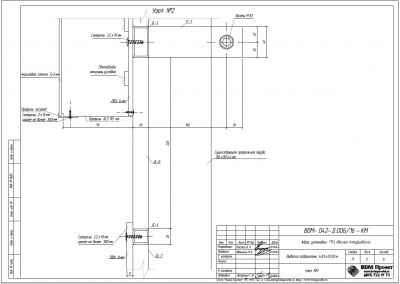

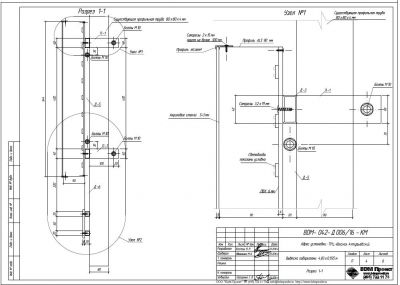

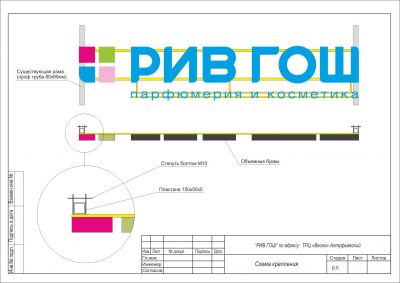

Конструкция выполнена из профильных труб 40х20х2мм, 20х20х2мм.. Крепится к существующим профильным трубам 80х80х4мм болтами М10. Рекламоноситель - лицевые панели из акрилового стекла S=3мм и ПВХ S=8мм, боковые панели из профиля ALS 90мм, задние панели из ПВХ S=6мм, которые крепятся к каркасу саморезами 3,2х19мм. Все монтажные соединения сборочных единиц на болтах, узловые - на сварке.

Характеристики

Тип конструкции

Фасадные буквы

Место установки

ТРЦ ВЕСНА

Габариты

4830х935мм

Адрес

ТРЦ «Весна» Алтуфьевский

Регион установки

Москва

Год

2016

Шифр

BDM-042-Д006/16

Проект для компании

РИВ ГОШ

Координаты

55.879854,37.582278

Проект для компании

РИВ ГОШ
