Объемные короба из композита 6861х1370мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-154.000/16

Характеристики:

Тип конструкции:

Световые короба

Габариты:

6861х1370мм

Адрес:

г. Москва , Проспект Мира 112

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

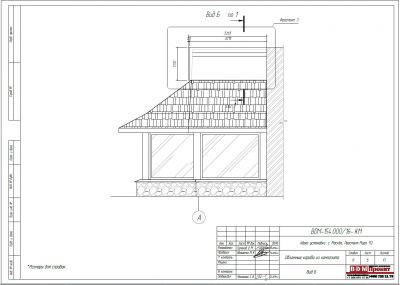

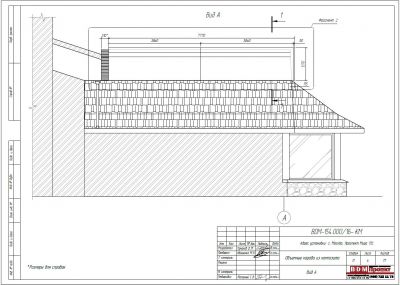

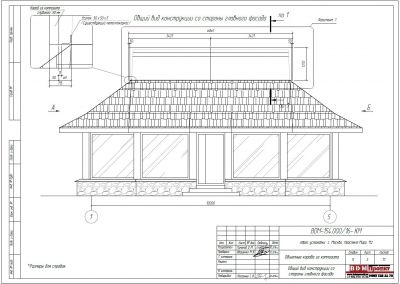

Конструктивная схема

1. Конструкция представляет собой сварной металлический каркас из стальной профильной трубы 40 х20 х2 мм , 20 х20 х2 мм и уголков 50 х50 х4 мм, 40 х40 х4 мм. Облицовка из алюмокомпозитного листа толщиной 4 мм. Каркас крепится при помощи болтов М 10 х40 и кровельных саморезов 6,3 х51 и 4,8 х29 к металлокаркасу парапета.
2. Конструкция коробов :
- сварной каркас из профильной трубы 20 х20 х2 мм и уголков 40 х40 х4 мм .
- облицовка композит - 4 мм
3. Все узловые соединения - на сварке , монтажные - на болтах .

Характеристики

Тип конструкции

Световые короба

Габариты

6861х1370мм

Адрес

г. Москва , Проспект Мира 112

Регион установки

Москва

Год

2016

Шифр

BDM-154.000/16

Координаты

55.806762,37.637569
