Короб световой 5600х600мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-023-006/16

Характеристики:

Тип конструкции:

Световые короба

Место установки:

ТЦ ТАГАНСКИЙ ПАССАЖ

Габариты:

5600х600мм

Адрес:

Москва, ул. Таганская, д. 2, корп. 2

Регион установки:

Москва

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

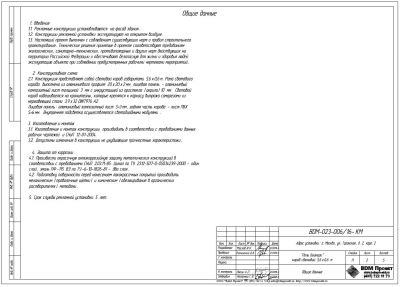

1. Исходные данные для проектирования

Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

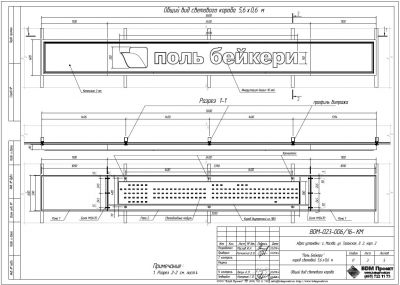

Конструкция представляет собой световой короб габаритами 5,6х0,6м. Рама светового короба выполнена из алюминиевого профиля 20х20х2мм, лицевая панель - алюминиевый композитный лист толщиной 3 мм с инкрустацией из оргстекла (акрила) 10 мм. Световой короб навешивается на кронштейны, которые крепятся к каркасу витража саморезами из нержавеющей стали 3,9х32 DIN7976 A2. Лицевая панель: алюминиевый композитный лист S=3мм, задняя часть короба - лист ПВХ S=6мм. Внутренняя подсветка осуществляется светодиодными модулями.

Характеристики

Тип конструкции

Световые короба

Место установки

ТЦ ТАГАНСКИЙ ПАССАЖ

Габариты

5600х600мм

Адрес

Москва, ул. Таганская, д. 2, корп. 2

Регион установки

Москва

Год

2016

Шифр

BDM-023-006/16

Проект для компании

ПОЛЬ БЕЙКЕРИ

Координаты

55.740887,37.657691

Проект для компании

ПОЛЬ БЕЙКЕРИ

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
