Артикул: BDM-046.01.006/16

Характеристики:

Тип конструкции:

Световые короба

Габариты:

5000х2000мм

Адрес:

Тульская область, г. Новомосковск, Рязанское шоссе, дом 15

Регион установки:

Новомосковск

Год:

2016

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

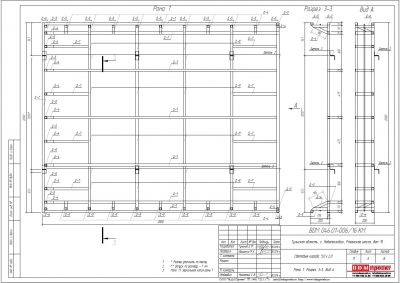

2. Конструктивное решение

Габаритные размеры световых коробов 5,0х2,0м. Конструкция выполнена из профильных труб 40х40х3мм, 60х30х3мм, 25х25х2мм и уголков 45х45х4мм. Короба навешиваются посредством крюков навески из уголков 40х40х3 на горизонтали из трубы 80х40х3 и фиксируются кровельными саморезами 5,5х19мм.
Горизонтали привариваются к кронштейнам состоящим из трубы 80х40х3, усиленных пластинами толщиной 4 мм. Кронштейны крепятся к железобетонным колоннам здания с помощью химических анкеров HIT-HI М12х140.

Характеристики

Тип конструкции

Световые короба

Габариты

5000х2000мм

Адрес

Тульская область, г. Новомосковск, Рязанское шоссе, дом 15

Регион установки

Новомосковск

Год

2016

Шифр

BDM-046.01.006/16

Проект для компании

Cупермаркет ДА!

Координаты

54.026985,38.320854

Проект для компании

Cупермаркет ДА!

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
