Описание

Исходные данные для проектирования

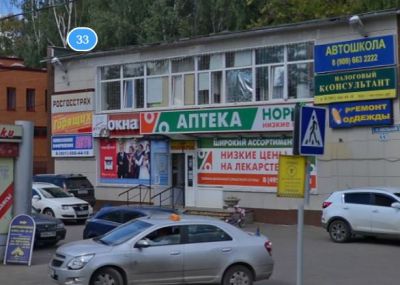

1. Район строительства: Московская область, Электроугли, Школьная 33

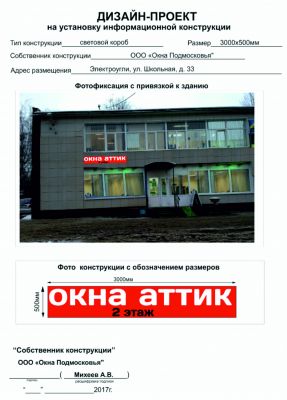

2. Рекламная конструкция: световой короб габаритами 3,0х0,5м
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

Конструктивное решение

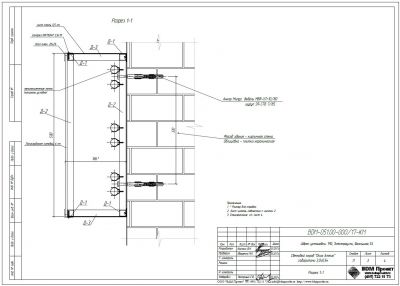

Конструкция рекламной вывески представляет собой световой короб размерами рекламного поля 3,0х0,5м. Рама светового короба изготовлена из стальной квадратной трубы 20х20х1,5 мм, боковые стенки - лист стальной оцинкованный 0,5 мм, лицевая поверхность - сотовый поликарбонат 6 мм. Световой короб крепится к стене здания фасадными анкерами по каталогу Mungo MBR-XTr10/80, Монтажные соединения выполнены на болтах, узловые - на сварке.

Характеристики

Тип конструкции

Световой короб

Габариты

3000х500мм

Адрес

МО, Электроугли, Школьная, 33

Регион установки

Электроугли

Год

2017

Шифр

BDM 051.00-000/17

Проект для компании

ОКНА АТТИК

Координаты

55.717244,38.218815

Проект для компании

ОКНА АТТИК
