Световой короб 5000х1100мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM 079/17

Характеристики:

Тип конструкции:

Световой короб

Габариты:

5000х1100мм

Адрес:

Московская обл., г. Котельники, Новорязанское ш. д.6, с.4.

Регион установки:

Котельники

Год:

2017

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: Московская обл., г. Котельники, Новорязанское ш., д.6, с.4.
2. Рекламная конструкция: вывеска световая габаритами 5,0х1,1 м
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

Конструктивное решение

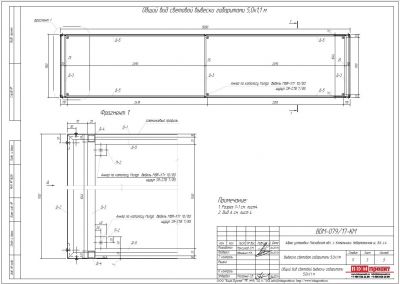

Вывеска световая размерами 5,0х1,1м выполнена из алюминиевого профиля 130мм и профильных квадратных стальных труб 25х25Х2мм в виде рамы. Вывеска крепится к стене здания анкерами по каталогу Mungo SR-STB 7/85 с дюбелем MBR-XTr 10/80.
Рекламоноситель - лицевая панель: сотовый поликарбонат S=6мм, задняя часть короба - лист ПВХ S=4мм. Внутренняя подсветка осуществляется лампами люминесцентными Philips TLD 15W/54L=450мм G13. Все узловые соединения выполнены на сварке, монтажные - болтах.

Характеристики

Тип конструкции

Световой короб

Габариты

5000х1100мм

Адрес

Московская обл., г. Котельники, Новорязанское ш. д.6, с.4.

Регион установки

Котельники

Год

2017

Шифр

BDM 079/17

Координаты

55.665457,37.875137
