Артикул: BDM 010.04/17

Характеристики:

Тип конструкции:

Световой короб

Габариты:

4000х2500мм

Адрес:

Московская обл., Раменский р-н, дер. Вялки, ул. Железнодорожная, участок 42

Регион установки:

Раменское

Год:

2017

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: Московская обл., Раменский р-н, дер. Вялки, ул. Железнодорожная, участок 42.
2. Рекламная конструкция: Световые короба габаритными размерами 4,0х2,5м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

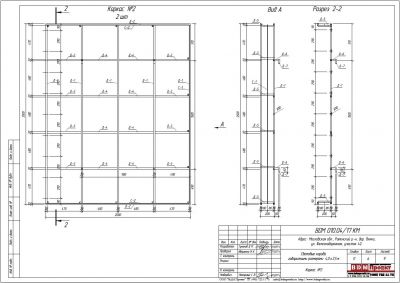

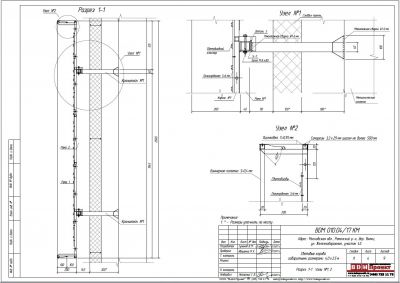

Габаритные размеры световых коробов 4,0х2,5м. Конструкции выполнены из профильных труб 40х40х3мм, 20х20х2мм. Короба навешиваются на рамы из профильной трубы 40х40х3мм крюками и фиксируются болтами М8. Рамы навешиваются на кронштейны из профильной трубы 40х40х3мм и уголка 50х50х5мм. Кронштейны крепятся к металлическим колоннам с помощью монтажной сварки. Рекламоноситель: лицо - баннерное полотно S=0,4мм, боковые и задние панели из оцинкованного железа, подсветка светодиодными модулями белого свечения на подложке из поликарбоната. Все узловые соединения на сварке, монтажные - на сварке и болтах.

Характеристики

Тип конструкции

Световой короб

Габариты

4000х2500мм

Адрес

Московская обл., Раменский р-н, дер. Вялки, ул. Железнодорожная, участок 42

Регион установки

Раменское

Год

2017

Шифр

BDM 010.04/17

Проект для компании

Cупермаркет ДА!

Координаты

55.655757,38.070171

Проект для компании

Cупермаркет ДА!
