Артикул: BDM-150-006/16

Характеристики:

Тип конструкции:

Световые короба

Габариты:

6000х3000мм

Адрес:

МО, г. Подольск, ул. Юных Ленинцев, 67

Регион установки:

Подольск

Год:

2016

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: МО, г. Подольск, ул. Юных Ленинцев, 67. Конструкция предназначена для установки на местности, отнесённой к типу "А".
2. Конструкция – световой короб габаритными размерами 6,0х3,0 м.

3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

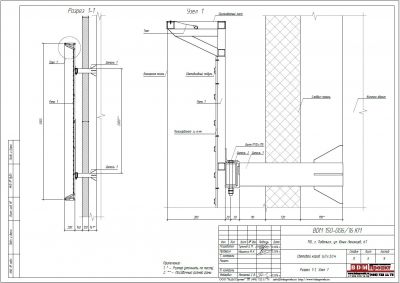

2. Конструктивное решение

Габаритные размеры светового короба 6,0х3,0м. Конструкция закладных деталей под короба выполнена из профильных труб 80х40х4мм.
Рама короба состоит из трех секций и сварена из трубы 25х25х2мм. Секции сбалчиваются между собой болтами М8х80 и навешиваются на несущую раму из трубы 80х40х4мм, которая в свою очередь навешивается на кронштейны закладных деталей, прикрепленных к колоннам здания и закрепляются на них болтами М10х115.
Все узловые соединения на сварке, монтажные – на сварке и болтах.

Характеристики

Тип конструкции

Световые короба

Габариты

6000х3000мм

Адрес

МО, г. Подольск, ул. Юных Ленинцев, 67

Регион установки

Подольск

Год

2016

Шифр

BDM-150-006/16

Проект для компании

Cупермаркет ДА!

Координаты

55.483235,37.565129

Проект для компании

Cупермаркет ДА!

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
