Короб световой 2770х500мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM 024-00/17

Характеристики:

Тип конструкции:

Световой короб

Габариты:

2770х500мм

Адрес:

МО, г. Люберцы, городок Б, дом 82

Регион установки:

Люберцы

Год:

2017

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: Московская область, г. Догопрудный, конструкция предназначена для установки на местности, отнесённой к типу "В".
2. Рекламная вывеска – короб световой габаритами 2,77х0,5 м с внутренней подсветкой.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

Конструктивное решение

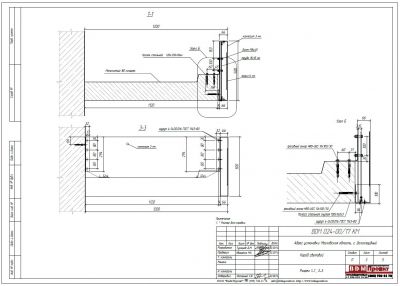

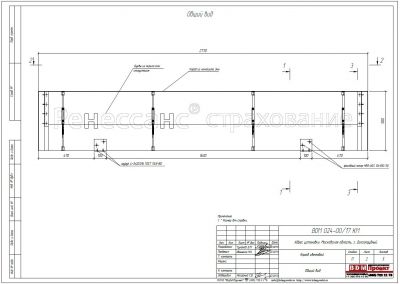

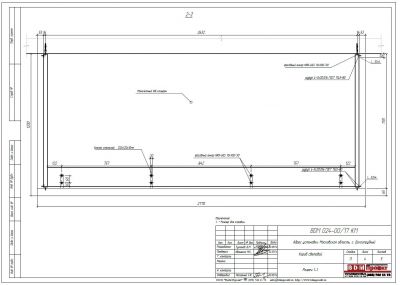

Конструкция представляет собой световой короб габаритными размерами 2,77х0,5м, установленный на козырьке входа в здание. Боковые стенки и, лицевая поверхность - композит 3 мм, задняя стенка - композит 3мм, внутри короба установлены 4 стойки из профильной квадратной стальной трубы сечением 15х15х1 мм. В отверстия в композите устанавливают буквы из акрила толщиной 6 мм. Короб световой крепится с помощью стальных уголков через боковую и заднюю стенку к козырьку входа фасадными анкерами HRD-UGS 10x100/30 по каталогу HILTY. Внутренняя подсветка осуществляется светодиодными элементами.

Характеристики

Тип конструкции

Световой короб

Габариты

2770х500мм

Адрес

МО, г. Люберцы, городок Б, дом 82

Регион установки

Люберцы

Год

2017

Шифр

BDM 024-00/17

Проект для компании

РЕНЕССАНС СТРАХОВАНИЕ

Координаты

55.683828,37.863136

Проект для компании

РЕНЕССАНС СТРАХОВАНИЕ
