Артикул: BDM-005-000/16

Характеристики:

Тип конструкции:

Световые короба

Габариты:

3000х500мм

Адрес:

МО, г. Щелково, Пролетарский пр-т, д.7а.

Регион установки:

Щелково

Год:

2016

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

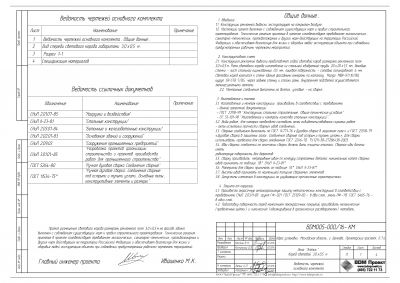

1. Исходные данные для проектирования

1. Район строительства: Московская область, г. Щелково, Пролетарский пр-т, д.7а.
2. Рекламная конструкция: световой короб габаритами 3,0х0,5м
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

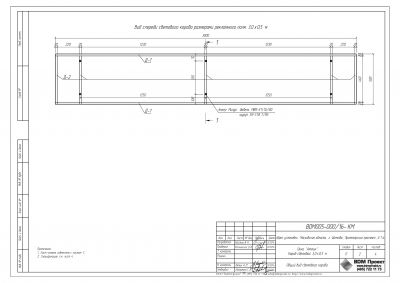

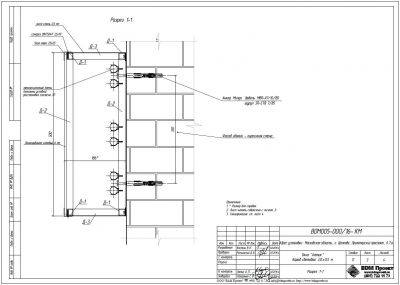

Конструкция рекламной вывески представляет собой световой короб размерами рекламного поля 3,0х0,5м. Рама светового короба изготовлена из стальной квадратной трубы 20х20х1,5 мм, боковые стенки - лист стальной оцинкованный 0,5 мм, лицевая поверхность - сотовый поликарбонат 6 мм. Световой короб крепится к стене здания фасадными анкерами по каталогу Mungo MBR-XTr10/80, Монтажные соединения выполнены на болтах, узловые - на сварке.

Характеристики

Тип конструкции

Световые короба

Габариты

3000х500мм

Адрес

МО, г. Щелково, Пролетарский пр-т, д.7а.

Регион установки

Щелково

Год

2016

Шифр

BDM-005-000/16

Проект для компании

ОКНА АТТИК

Координаты

55.917511,37.995655

Проект для компании

ОКНА АТТИК
