Короб световой 4800х2000мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-122/17

Характеристики:

Тип конструкции:

Световой короб

Габариты:

4800х2000мм

Адрес:

г.Москва, Алтуфьевское шоссе, 1-й км., с1вл3, Место F - 23

Регион установки:

Москва

Год:

2017

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г.Москва, Алтуфьевское шоссе, 1-й км., с1вл3, Место F - 23.
2. Рекламная конструкция - короб световой габаритами 4,8х2,0м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.235.

Конструктивное решение

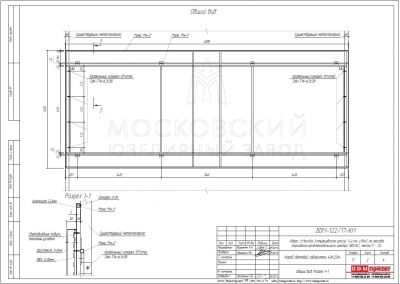

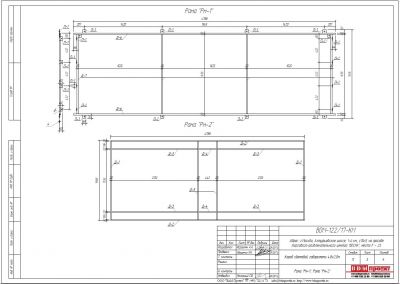

Конструкция представляет собой короб световой, габаритами 4,8х2,0м. Силовая конструкция выполнена из профильной трубы 20х20х2. Короб крепится к существующим вертикальным стальным направляющим посредством кровельных саморезов SFSintec Sd6-T16-6.3x38.

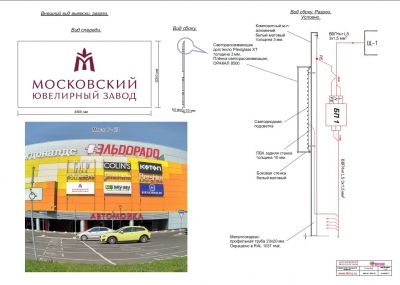

Рекламоноситель: Лицо букв - светорассеивающее оргстекло 3мм; задняя стенка букв - ПВХ 10мм; Плоскость короба зашита композитом S=3мм. Подсветка внутренняя - светодиодными модулями. Все узловые и монтажные соединения на сварке.

Характеристики

Тип конструкции

Световой короб

Габариты

4800х2000мм

Адрес

г.Москва, Алтуфьевское шоссе, 1-й км., с1вл3, Место F - 23

Регион установки

Москва

Год

2017

Шифр

BDM-122/17

Проект для компании

МОСКОВСКИЙ ЮВЕЛИРНЫЙ ЗАВОД

Координаты

55.91298,37.586383

Проект для компании

МОСКОВСКИЙ ЮВЕЛИРНЫЙ ЗАВОД
