Артикул: BDM-134.006/16

Характеристики:

Тип конструкции:

Световые короба

Габариты:

6450х2000мм

Адрес:

МО, г. Орехово-Зуево, ул. Ленина, д. 15

Регион установки:

Орехово Зуево

Год:

2016

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: МО, г.Орехово-Зуево, ул. Ленина, д. 15. Конструкция предназначена для установки на местности, отнесённой к типу "В".
2. Конструкция – световые короба, габаритными размерами 6,45х2,0 м. 3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

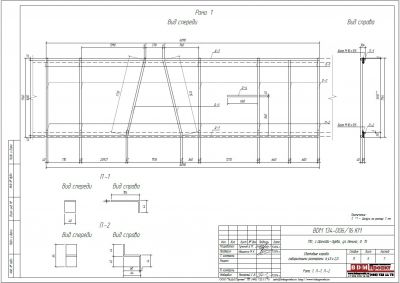

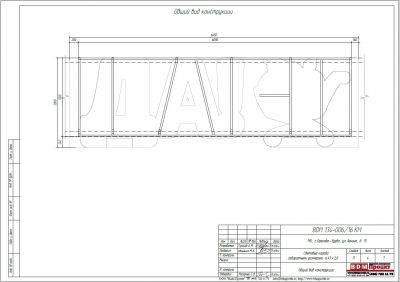

Габаритные размеры рекламного поля коробов равны 6,45х2,0м каждый. Конструкция выполнена из профильных труб, 40х40х2мм. Рамы коробов навешиваются на горизонтали, прикрепленные к фасаду здания с помощью крючков из пластин П-1 - П-4 сечением 40х4мм, согласно чертежам и фиксируются болтами М10.
Рекламоноситель - лицевая панель из акрилового стекла S=3мм, боковые панели ALS профиль 200 мм, задние панели из ПВХ S=8мм, которые крепятся к каркасу кровельными саморезами 5,5х19мм. Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Световые короба

Габариты

6450х2000мм

Адрес

МО, г. Орехово-Зуево, ул. Ленина, д. 15

Регион установки

Орехово Зуево

Год

2016

Шифр

BDM-134.006/16

Проект для компании

Cупермаркет ДА!

Координаты

55.797554,38.974163

Проект для компании

Cупермаркет ДА!
