Световой короб-указатель 2340х800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-51-002/16

Характеристики:

Тип конструкции:

Световые короба

Место установки:

БЦ Павловский

Габариты:

2340х800мм

Адрес:

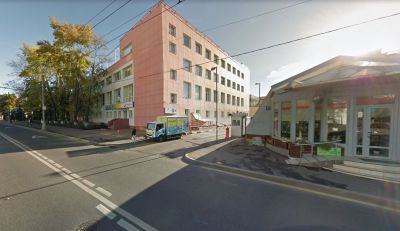

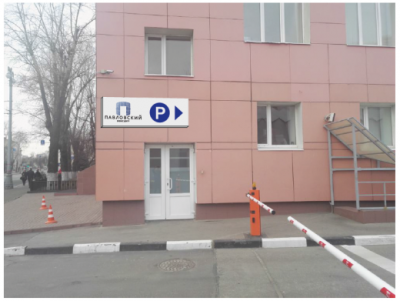

Москва, ул. Павловская, дом 7. БЦ Павловский

Регион установки:

Москва

Все характеристики

Категории:

Световые короба

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции – алюминиевый прокат. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

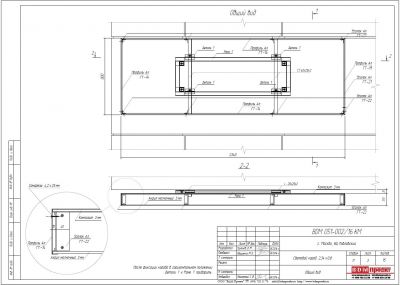

Конструкция представляет собой световой короб габаритами 2,34х0,8м. Короб выполнен из: алюминиевого профиля ГТ-14, ГТ-19, уголков ГТ-21, ГТ-22, трубы - 40x40x2, 40x25x2, уголков 25x25x3мм.
Материал короба: - верх - молочный акрил 3 мм,
- боковые стенки - алюминиевый профиль ГТ-14 с уголками к ГТ-19,
- задняя стенка - композитный материал 3 мм,
Крепление короба к несущей кирпичной стене осуществляется в четырех точках посредством зацепов из уголков 25x25x3мм, которые крепят световой короб к несущей раме из трубы 40х25х2мм, которая в свою очередь крепится к стене химическими анкерами HILTI c шпильки М12 длиной 350мм.
Все узловые соединения на сварке, монтажные на болтах.
