Баннерное пано 41600х5100мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-156.007/16

Характеристики:

Тип конструкции:

Баннерное панно

Габариты:

41600х5100мм

Адрес:

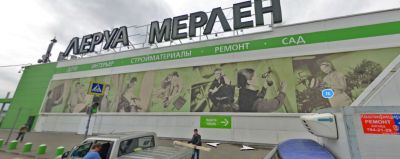

Московская область, Мытищи, Осташковское шоссе, 1Б

Регион установки:

Мытищи

Год:

2016

Все характеристики

Категории:

Баннерное панно

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Конструкция предназначена для установки на местности, отнесённой к типу "А".
Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

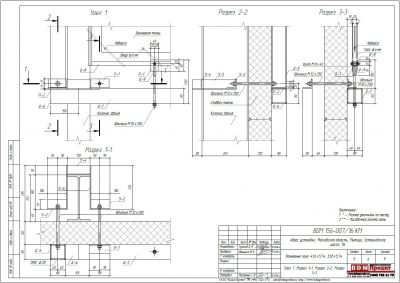

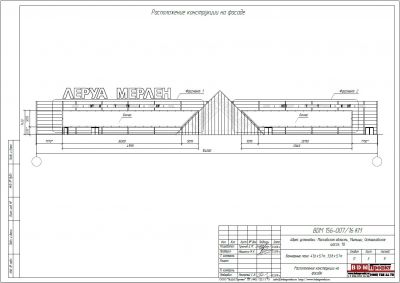

Рекламная конструкция представляет собой настенное баннерное панно габаритными размерами 41,6х5,1м. Настенное панно выполнено из виниловой ткани S=1,2мм, натягивается репшнуром d=6мм через люверсы, установленные шагом 150мм к вшитому в карман баннера капроновому шнуру d=8мм. Каркас настенного панно выполнен из профильных труб 25х25х2мм, 80х80х4мм, уголков 50х50х5мм и пластин 80х80х6мм, 60х40х3мм. Каркас крепится к колоннам здания с помощью хомутов из уголков 50х50х5мм через сендвич-панели фасада толщиной 120 мм и притягивается к колоннам шпильками М12.
Конструкция силовой части баннера состоит из внешней рамы из профильной трубы 80х80х4мм и внутренней рамы из профильной трубы 25х25х2, на которую первоначально натягивается баннерное полотно. Далее внутренняя рама вместе с первоначально натянутым баннерным полотном притягивается к внешней раме с помощью оттяжек, установленных с шагом 800мм из шпилек М8.
Рекламоноситель - лицевая панель: баннерное полотно S=1,2мм , которое крепится к каркасу капроновым шнуром Ф6мм через люверсы шагом 150мм.
Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Баннерное панно

Габариты

41600х5100мм

Адрес

Московская область, Мытищи, Осташковское шоссе, 1Б

Регион установки

Мытищи

Год

2016

Шифр

BDM-156.007/16

Проект для компании

Леруа Мерлен

Координаты

55.901899,37.680913

Проект для компании

Леруа Мерлен

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
