Щит баннерный 6150х930мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-029-Д016

Характеристики:

Тип конструкции:

Баннерное панно

Место установки:

КИОСК

Габариты:

6150х930мм

Адрес:

МО, г. Котельники, Новорязанское шоссе, д. 6

Регион установки:

Котельники

Все характеристики

Категории:

Баннерное панно

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

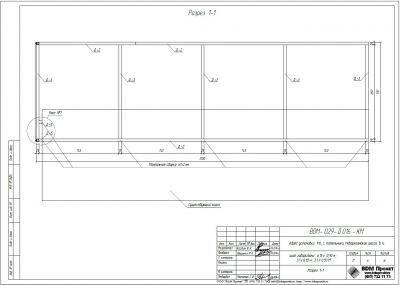

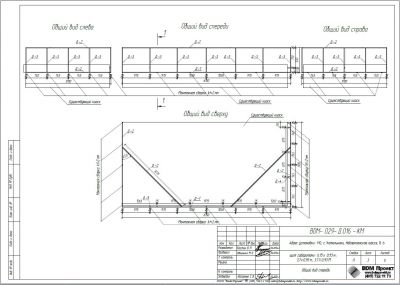

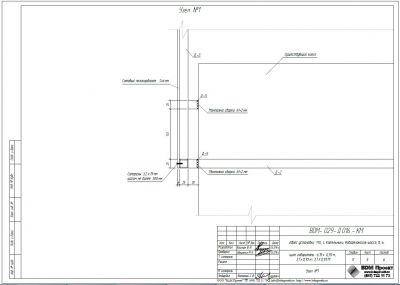

Конструкция представляет собой щит. Конструкция выполнена из профильных труб 25х25х2мм. Крепится к киоску монтажной сваркой kf=2мм. Рекламоноситель - лицевые панели из сотового поликарбоната S=6мм, которые крепятся к каркасу саморезами 3,2х19мм шагом не более 300мм. Все узловые и монтажные соединения выполнены на сварке.

3. Исходные данные для расчета

Расчет по определению собственных частот колебаний, расчёт перемещений, а также несущих конструкций выполняется методом конечных элементов. В расчете на возникающие максимальные усилия и перемещения рассматривалась пространственная конечно-элементная модель.

Характеристики

Тип конструкции

Баннерное панно

Место установки

КИОСК

Габариты

6150х930мм

Адрес

МО, г. Котельники, Новорязанское шоссе, д. 6

Регион установки

Котельники

Год

2016

Шифр

BDM-029-Д016

Координаты

55.665248,37.874158
