Артикул: BDM-124.02.070/16

Характеристики:

Тип конструкции:

Баннерное панно

Габариты:

19000х4934мм

Адрес:

МО, г. Котельники, Новорязанское шоссе, 5

Регион установки:

Котельники

Год:

2016

Все характеристики

Категории:

Баннерное панно

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

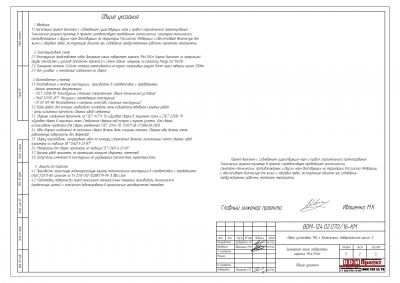

1. Исходные данные для проектирования

1. Район строительства: Московская область, г. Котельники, Новорязанское шоссе, 5. Конструкция предназначена для установки на местности типа "А".
2. Баннерные панно габаритами каркаса 19х4,934м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

2. Конструктивное решение

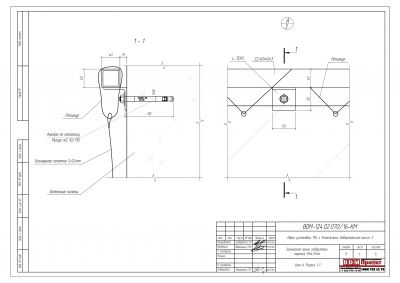

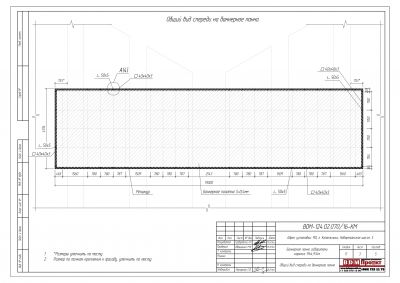

Конструкция представляет собой баннер габаритами каркаса 19х4,934м. Каркас выполнен из профильной трубы 40х40х3мм и уголков 50х50х5мм. Крепится к стене здания анкерами по каталогу Mungo m2 10x110.
Материалы: -баннерное полотно S=0,4мм, которая натягивается на каркас капроновым шнуром Ф4мм через люверсы шагом 200мм.
Все узловые и монтажные соединения на сварке.

Характеристики

Тип конструкции

Баннерное панно

Габариты

19000х4934мм

Адрес

МО, г. Котельники, Новорязанское шоссе, 5

Регион установки

Котельники

Год

2016

Шифр

BDM-124.02.070/16

Координаты

55.668376,37.865813
