Артикул: BDM-041.04/16

Характеристики:

Тип конструкции:

Баннерное панно

Место установки:

фасад здания

Габариты:

5780х3200мм

Адрес:

Московская область, Дзержинское шоссе , д. 6

Регион установки:

Дзержинск

Все характеристики

Категории:

Баннерное панно

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

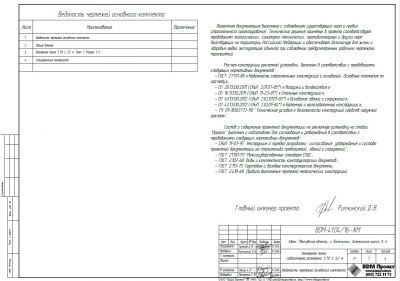

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

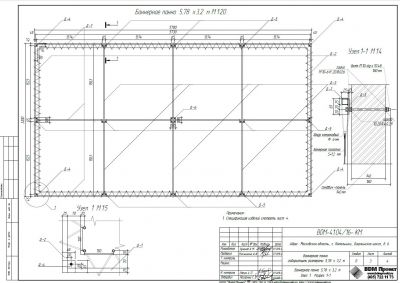

Рекламная конструкция представляет собой настенное баннерное панно габаритными размерами 5,78х3,2 м. Настенное панно выполнено из виниловой ткани S=1,2мм, которое натягивается репшнуром d=6мм через люверсы, установленные шагом 150мм к вшитому в карман банера капроновому шнуру d=8мм, Каркас настенного панно выполнен из профильных труб 25х25х2мм. Каркас крепится к ограждающей конструкции здания, выполненного из сэндвич-панелей толщиной 140 мм с помощью болтов М10-6gх180.48.

Характеристики

Тип конструкции

Баннерное панно

Место установки

фасад здания

Габариты

5780х3200мм

Адрес

Московская область, Дзержинское шоссе , д. 6

Регион установки

Дзержинск

Год

2016

Шифр

BDM-041.04/16

Координаты

55.653517,37.852069
