Артикул: BDM-080-000/16

Характеристики:

Тип конструкции:

Баннерное панно

Место установки:

фасад здания

Габариты:

8300х20600мм

Адрес:

г. Щёлково, Пролетарский пр-т, д.1

Регион установки:

Щелклво

Все характеристики

Категории:

Баннерное панно

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

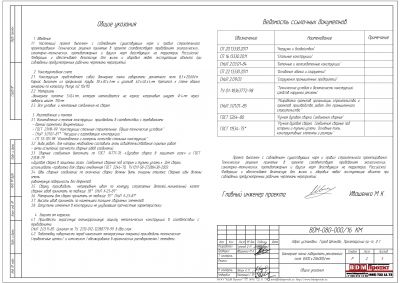

1. Исходные данные для проектирования

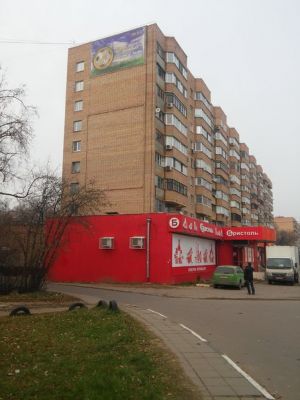

1. Район строительства: г. Щёлково, Пролетарский пр-т, д.1.
2. Рекламная конструкция: Баннерное панно габаритами рекламного поля 8300х20600(h)мм. 3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности.

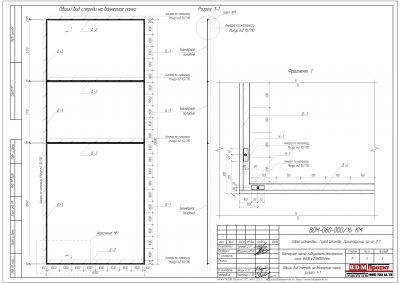

2. Конструктивное решение

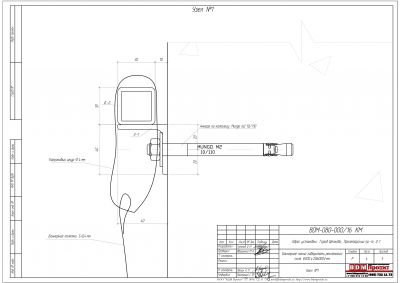

Конструкция представляет собой баннерное панно габаритами рекламного поля 8,3х20,6м. Каркас выполнен из профильной трубы 30х30х3мм и уголков 40х40х4мм. Крепится к стене здания анкерами по каталогу Mungo m2 10x110.
Материалы: баннерное полотно S=0,4мм, которое натягивается на каркас капроновым шнуром Ф4мм через люверсы шагом 200мм.
Все узловые и монтажные соединения на сварке.

Характеристики

Тип конструкции

Баннерное панно

Место установки

фасад здания

Габариты

8300х20600мм

Адрес

г. Щёлково, Пролетарский пр-т, д.1

Регион установки

Щелклво

Год

2016

Шифр

BDM-080-000/16

Координаты

55.913636,37.993257
