Артикул: BDM-058.02/17

Характеристики:

Тип конструкции:

Баннерное панно

Место установки:

улица

Габариты:

3818х1850мм

Адрес:

г. Москва, ул. Миклухо-Маклая, д.27а.

Регион установки:

Москва

Все характеристики

Категории:

Баннерное панно

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

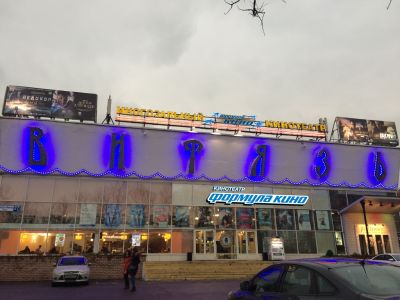

1. Район строительства: г. Москва, ул. Миклухо-Маклая, д.27а.

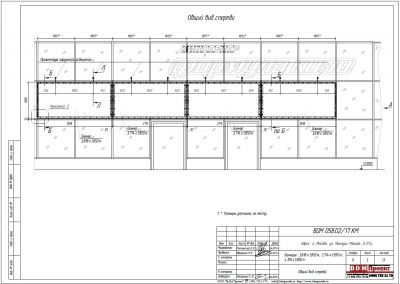

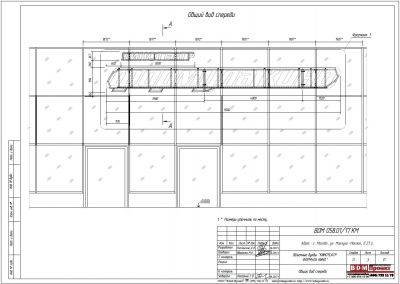

2. Рекламная конструкция: Баннеры: 3,818х1,850м; 3,714х1,850м; 4,150х1,850м..
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности . Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст. 245.

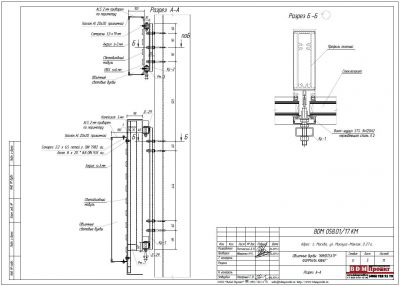

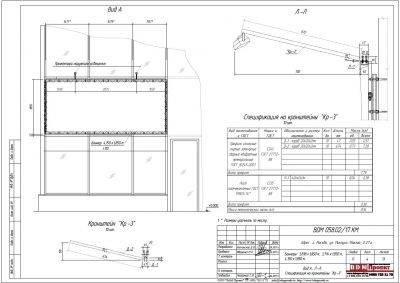

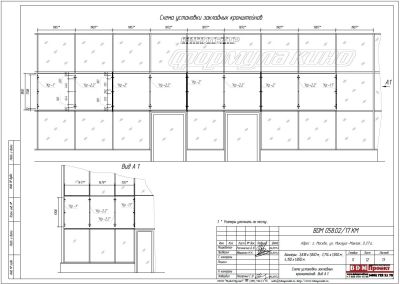

Конструктивное решение

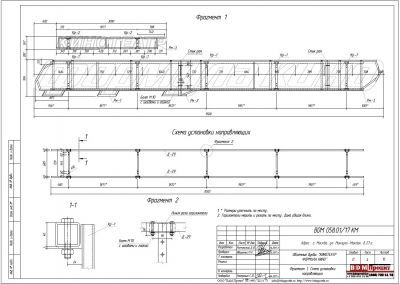

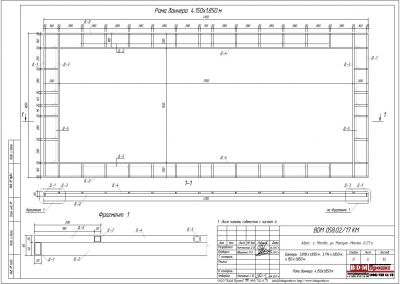

Конструкции изготовлены из: стальной квадратной трубы 20х20х2мм, стальной прямоугольной трубы 40х20х2мм. Уголков стальных равнополочных: 25х25х3мм.
Крепление конструкции к несущему профилю осуществляется посредством винт-шурупа STS 8x120A2 из нержавеющей стали. Рекламоноситель - баннерное полотно S=0,4мм, которое натягивается на каркас капроновым шнуром Ф4мм через люверсы шагом 200мм. Все монтажные и узловые соединения выполнены на сварке.

Характеристики

Тип конструкции

Баннерное панно

Место установки

улица

Габариты

3818х1850мм

Адрес

г. Москва, ул. Миклухо-Маклая, д.27а.

Регион установки

Москва

Год

2017

Шифр

BDM-058.02/17

Координаты

55.647346,37.516844
