Артикул: BDM-139.00.000/16

Характеристики:

Тип конструкции:

Баннерное панно

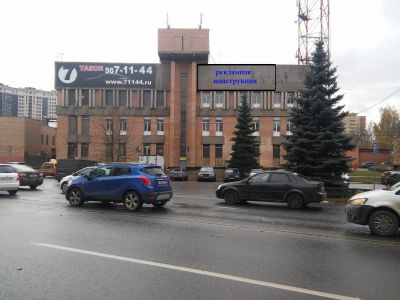

Место установки:

фасад здания

Габариты:

12800х3200мм

Адрес:

МО, г Щёлковский р-н, г. Щёлково, ул. Талсинская, д.5

Регион установки:

Щелково

Все характеристики

Категории:

Баннерное панно

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Конструкция предназначена для установки на местности типа "B".
2. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

2. Конструктивное решение

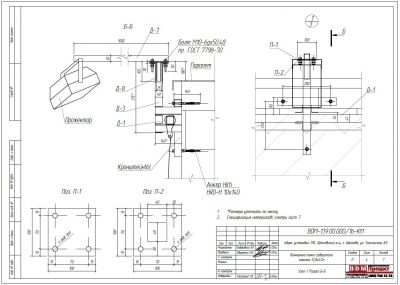

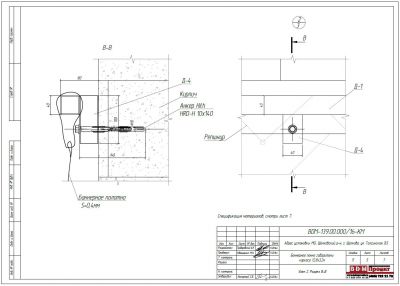

Конструкция представляет собой баннер габаритами каркаса 12,8х3,2м. Каркас выполнен из профильной трубы 40х40х2мм. Крепится к стене здания анкерами по каталогу HILTI HRD-H 10x140.
Материалы: баннерное полотно S=0,4мм, которое натягивается на каркас капроновым шнуром Ф4мм через люверсы шагом 200мм.
Все узловые и монтажные соединения - на сварке.

Характеристики

Тип конструкции

Баннерное панно

Место установки

фасад здания

Габариты

12800х3200мм

Адрес

МО, г Щёлковский р-н, г. Щёлково, ул. Талсинская, д.5

Регион установки

Щелково

Год

2016

Шифр

BDM-139.00.000/16

Координаты

55.925223,37.992583
