Брендмауэрное панно 89000х14000мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-022.015/16

Характеристики:

Тип конструкции:

Баннерное панно

Место установки:

фасад здания

Габариты:

89000х14000мм

Адрес:

Московская область, г. Домодедово, территория Аэропорта «Домодедово», стр. 6/1

Регион установки:

Домодедово

Все характеристики

Категории:

Баннерное панно

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.245.

2. Конструктивное решение

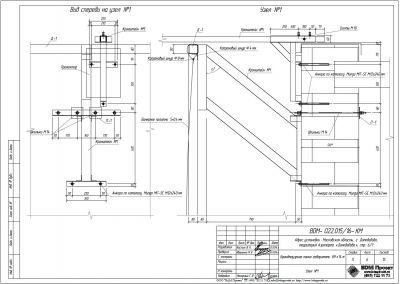

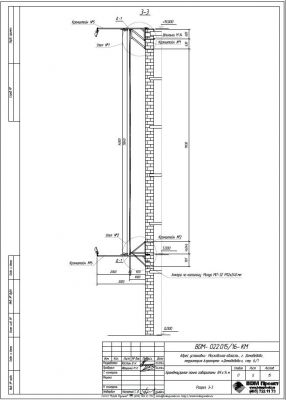

Конструкция представляет собой брандмауэрное панно габаритами 89 х 14м. Брандмауэрное панно выполнено из баннерного полотна S=0,4мм по всему периметру вшит репшнур d=8мм, к которому вплотную пробиваются люверсы шагом на более 150мм, через которые панно натягивается репшнуром d=4мм к направляющим. Направляющие для натяжения полотна выполнены из профильной трубы 80х80х4мм, которая крепится к стене здания через кронштейны из профильных труб 80х80х4мм, 80х40х4мм, 50х50х3мм и уголков 50х50х5мм. Кронштейны крепятся к стене по нижнему и боковым сторонам химическими анкерами по каталогу Mungo MIT-SE M12x240мм, а по верхней стороне шпилькой М14 насквозь стены и химическими анкерами по каталогу Mungo MIT-SE M12x240мм. Все узловые и монтажные соединения на сварке.

Характеристики

Тип конструкции

Баннерное панно

Место установки

фасад здания

Габариты

89000х14000мм

Адрес

Московская область, г. Домодедово, территория Аэропорта «Домодедово», стр. 6/1

Регион установки

Домодедово

Год

2016

Шифр

BDM-022.015/16

Координаты

55.437174,37.768004

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
