Артикул: BDM-101-062/16

Характеристики:

Тип конструкции:

Баннерное панно

Место установки:

фасад здания

Габариты:

5200х6850мм

Адрес:

г. Ханты-Мансийск, ул. Гагарина д. 130

Регион установки:

Ханты Мансийск

Все характеристики

Категории:

Баннерное панно

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

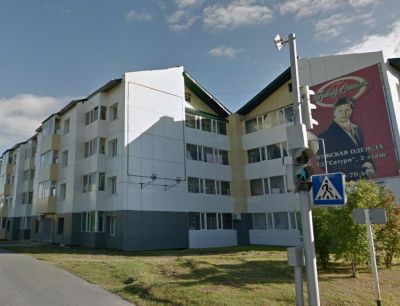

1. Адрес установки: г. Ханты-Мансийск, ул. Гагарина д. 130.
2. Баннерные панно габаритами рекламного поля 5,2х6,85(h)м, 5,2х6,85(h) и 5,4х7,65(h)м.
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

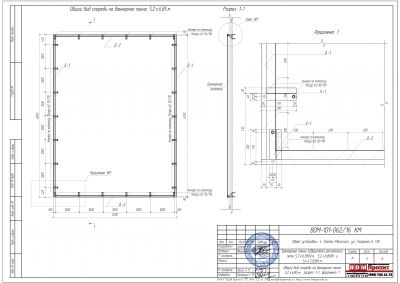

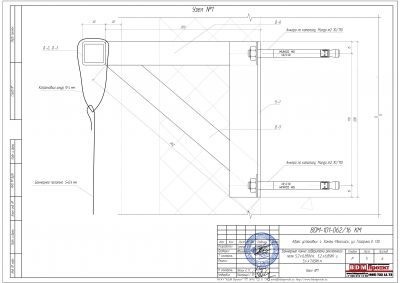

Конструкция представляет собой баннерные панно габаритами рекламного поля 5,2х6,85(h)м, 5,2х6,85(h) и 5,4х7,65(h)м. Каркас выполнен из профильной трубы 30х30х3мм и уголков 40х40х4мм. Крепится к стене здания анкерами по каталогу Mungo m2 10x110.
Материалы: -баннерное полотно S=0,4мм, которая натягивается на каркас капроновым шнуром Ф4мм через люверсы шагом 200мм.
Все узловые и монтажные соединения на сварке.

Характеристики

Тип конструкции

Баннерное панно

Место установки

фасад здания

Габариты

5200х6850мм

Адрес

г. Ханты-Мансийск, ул. Гагарина д. 130

Регион установки

Ханты Мансийск

Год

2016

Шифр

BDM-101-062/16

Координаты

60.98695,69.032637

Внимание!

Любая проектная документация, скачанная или приобретённая на сайте, носит исключительно информационный характер и может содержать неточности или неполную информацию. Скачанные или приобретённые проекты не являются финальными документами и подлежат доработке.
