Cтенд 6х6х4,5м

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-129.00.000/16

Характеристики:

Тип конструкции:

Стенд

Габариты:

6000х6000х4500мм

Адрес:

Место установки: аэропорт.

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Индивидуальные конструкции

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1.Исходные данные для проектирования

1.Данная конструкция воспринимает нагрузки от собственного веса, веса навесного оборудования, других эксплуатационных нагрузок, а также к воздействию случайных ударов.

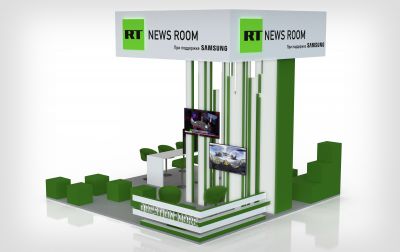

2.Металлическая конструкция - стенд RT, габаритами 6х6х4,5 м.
3.Материалы: несущие конструкции – стальной и алюминиевый прокат. Расчетные характеристики соответствуют Ст. 235 и АД31Т1.

2.Конструктивное решение

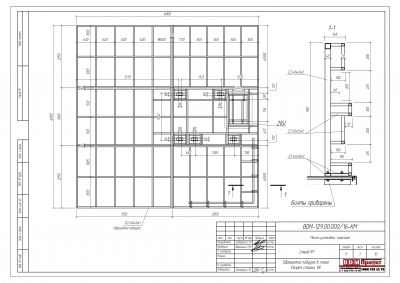

Несущая конструкция стенда представляет собой сварной металлический каркас из стальной профильной трубы 40х40х3мм и 80х80х3мм, и алюминиевой профильной трубы 40х40х2мм.
Установка навесного оборудования в виде двадцати (на некоторых стандах пятнадцати) верхних LED дисплеев осуществляется на верхний пояс силового каркаса из алюминиевой профильной трубы 40х40х2мм.
Модель LED дисплеев верхнего пояса: - Панель 46" UD46E-B (3,5 мм) весом 18 кг 20(15)шт. на стенд.
Установка навесного оборудования в виде четырех телевизоров для трансляции телеканала и одного телевизора для трансляции VR/RT/специального контента осуществляется на силовые и не силовые стойки каркаса из стальной профильной трубы 80х80х3мм и 40х40х3мм соответственно.
Модель телевизоров для трансляции телеканала: - Телевизор 55" UHD 4K Flat Smart TV KU6470U Series 6 весом 16,9 кг 4 шт. на стенд.
- Телевизор 65" UHD 4K Flat Smart TV UE65JU6400U Series 6 весом 23,7 кг 1 шт. на стенд.

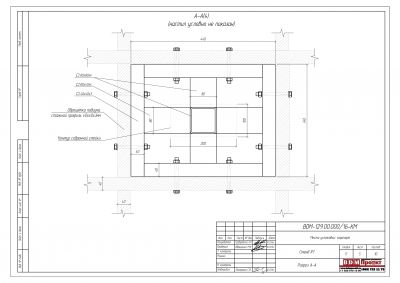

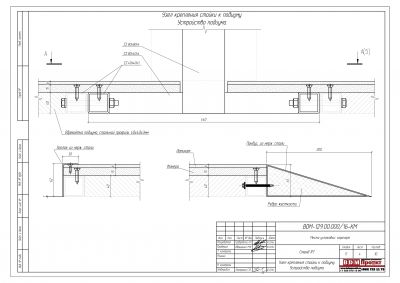

Все узловые соединения - на сварке, монтажные – на болтах.

Характеристики

Тип конструкции

Стенд

Габариты

6000х6000х4500мм

Адрес

Место установки: аэропорт.

Регион установки

Москва

Год

2016

Шифр

BDM-129.00.000/16
