Панель-кронштейн 1000х800мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-015.02-010/16

Характеристики:

Тип конструкции:

Панель-кронштейн

Габариты:

1000х800мм

Адрес:

г. Москва, 1-й Голутвинский переулок, д. 6

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Индивидуальные конструкции

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: г. Москва, 1-й Голутвинский переулок, д. 6.
2. Рекламные конструкции – Панель-кронштейн габаритами 1 х 0,8 м. 3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

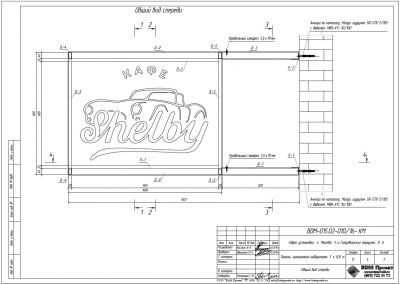

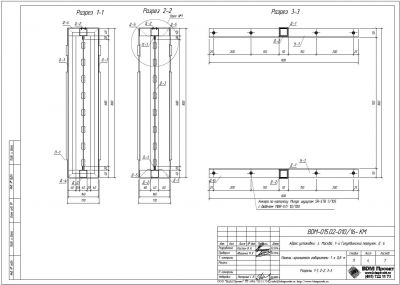

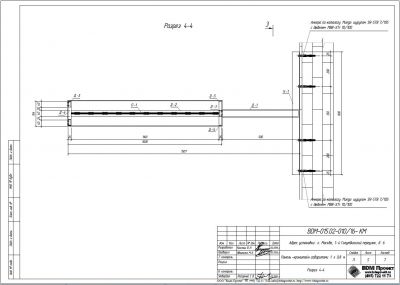

Конструкция представляет собой панель-кронштейн габаритами 1 х 0,8 м Конструкция выполнена из профильных труб 50х50х2мм, 40х40х2мм, 40х20х2мм и уголков 50х50х4мм. Крепится к стене анкерами по каталогу Mungo шурупом SR-STB 7/105 с дюбелем MBR-XTr 10/100. Рекламоноситель - лицевая панель из композитного материала S=3мм, акрилового стекла S=10мм, S=3мм, боковые панели из композитного материала S=3мм, которые крепятся к каркасу шурупами впотай 3,2х19мм шагом не более 300мм. Все узловые и монтажные соединения выполнены на сварке.

Характеристики

Тип конструкции

Панель-кронштейн

Габариты

1000х800мм

Адрес

г. Москва, 1-й Голутвинский переулок, д. 6

Регион установки

Москва

Год

2016

Шифр

BDM-015.02-010/16

Координаты

55.739605,37.613503
