Артикул: BDM-151.03-000/17

Характеристики:

Тип конструкции:

Закладная вывеска

Место установки:

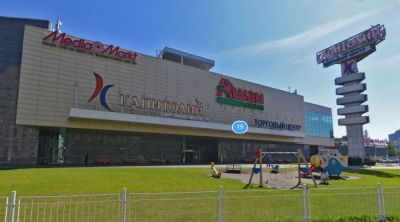

ТЦ КАПИТОЛИЙ

Адрес:

г. Санкт-Петербург, Коломяжский просп. дом 19/2

Регион установки:

Санк Петербург

Год:

2017

Все характеристики

Категории:

Индивидуальные конструкции

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

Исходные данные для проектирования

1. Район строительства: г. Санкт-Петербург, Коломяжский просп. дом 19/2.

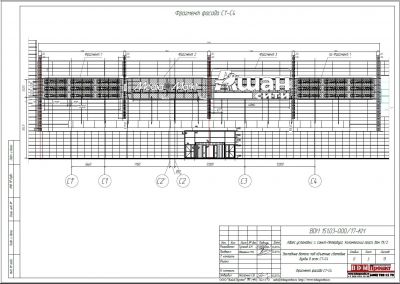

2. Рекламная конструкция – Закладные детали под объемные световые буквы в осях С1”-С4.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

Конструктивное решение

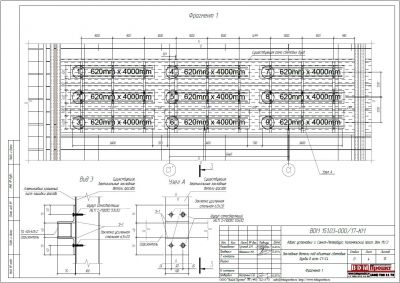

Конструкция представляет собой горизонтали, выполненные из профильных труб 60х60х2мм и уголков 75х75х5мм. Горизонтали крепятся к существующий вертикальным закладным деталям фасада из профильной трубы 100х100х5мм заклёпками усиленными 6,5х20. Все узловые соединения выполнены на сварке, монтажные - на болтах.

Характеристики

Тип конструкции

Закладная вывеска

Место установки

ТЦ КАПИТОЛИЙ

Адрес

г. Санкт-Петербург, Коломяжский просп. дом 19/2

Регион установки

Санк Петербург

Год

2017

Шифр

BDM-151.03-000/17

Проект для компании

Media Markt

Координаты

60.008536,30.297623

Проект для компании

Media Markt
