Артикул: BDM-097.07-051/16

Характеристики:

Тип конструкции:

Флагшток

Место установки:

ТЦ ОБИ

Габариты:

4000х1500мм

Адрес:

МО, г. Котельники, 1-ый Покровский пр-д, 5

Регион установки:

Котельники

Все характеристики

Категории:

Индивидуальные конструкции

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

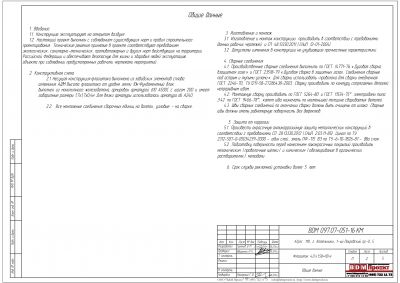

1. Исходные данные для проектирования

1. Район строительства: МО, г. Котельники, 1-ый Покровский пр-д, 5.
2. Конструкция – флагшток, установленный на фундаменте.
3. Материалы: несущие конструкции – алюминиевый сплав АД1М. ВНИМАНИЕ! При монтаже и эксплуатации алюминиевых мачт - флагштоков руководствоваться рекомендациями и правилами изготовителя - ГК "Мегафлаг", сайт изготовителя http://www.megaflag.ru . Согласно "Правил эксплуатации мачт-флагштоков" изготовителя мачт - флагштоков, при скорости ветра свыше 20 м/с флаг необходимо опустить.

2. Конструктивное решение

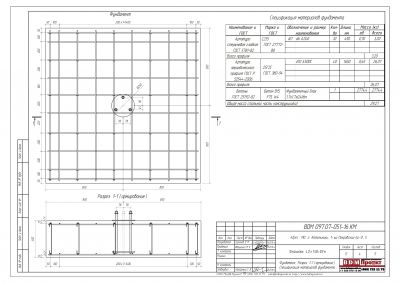

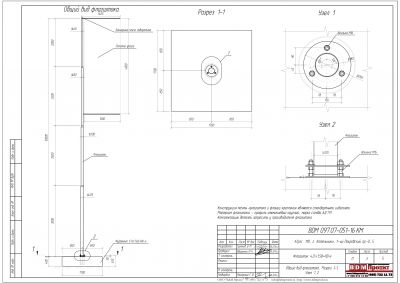

Конструкция представляет собой флагшток, установленный на фундаменте габаритными размерами 1,7х1,7х0,4(h)м. Флагшток является сборной конструкцией из стандартных элементов, высота флагштока от уровня земли – 10 м. Флагшток состоит из четырех секций. Материал флагштока – профиль алюминиевый круглый, марка сплава АД1М. Нижняя секция имеет базу для крепления к фундаменту. Вверху флагштока установлен поворотный механизм с баннерным плечом, на котором закреплено полотно флага (1500х4000мм). Фундамент монолитный размерами 1,7х1,7х0,4(H)м. В фундаменте заложены анкерные болты М16.

Характеристики

Тип конструкции

Флагшток

Место установки

ТЦ ОБИ

Габариты

4000х1500мм

Адрес

МО, г. Котельники, 1-ый Покровский пр-д, 5

Регион установки

Котельники

Год

2016

Шифр

BDM-097.07-051/16

Проект для компании

OBI

Координаты

55.654213,37.843768

Проект для компании

OBI
