1. Исходные данные для проектирования

1. Район строительства: г. Москва.
2. Конструкция: элемент навигационной системы Московского метрополитена вид исполнения 1.3 общей высотой 2260 мм
3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

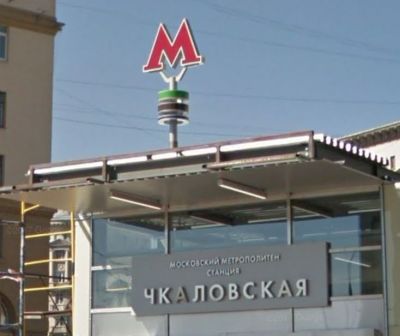

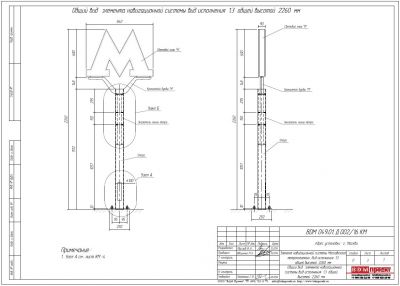

Указатель станции метро – модальный идентификатор знак «М» вид исполнения 1.3 высотой 600мм, установленный на опоре, общей высотой конструкции 2260 мм. Конструкция состоит из несущего элемента (опоры) с цветовыми указателями линиями метро и светового знака в виде буквы «М». Опора – сварная конструкция выполненная из алюминиевого проката: фланец - лист толщиной 10 мм, стойка - труба ф100х3 и сборный кронштейн под опору знака «М». Световой знак «М» состоит из элементов: корпус – спаянная конструкция из листовой нержавеющей стали толщиной 0,8 мм; рама – сварная конструкция из алюминиевого листа толщиной 4 мм; лицевая поверхность – акрил листовой толщиной 3 мм (цвет близкий к RAL 3028). Указатель линии метрополитена состоит из несущей рамы, лицевой поверхности и крышки цилиндра. Опора указателя станции метро установлена на бетонное основание при помощи шпилек М12 с химическим анкером HILTI HIT-HY 200.
