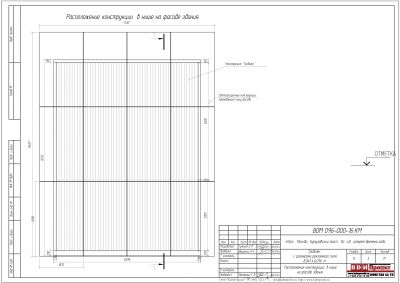

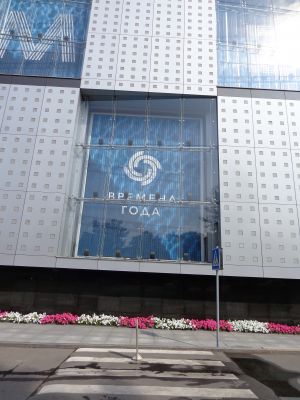

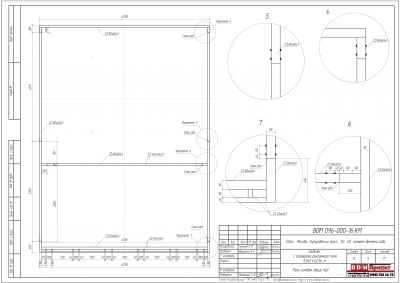

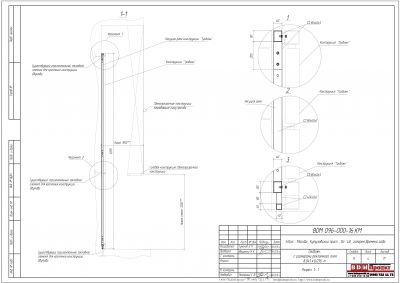

Артикул: BDM-096-000-16

Характеристики:

Тип конструкции:

Тривижн

Место установки:

ТРЦ ВРЕМЕНА ГОДА

Габариты:

8045х6036мм

Адрес:

Москва , Кутузовский просп ., вл . 48, галерея Времена года

Регион установки:

Москва

Все характеристики

Категории:

Индивидуальные конструкции

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: МО, Ногинский р-н, ул. Ногинск-Технопарк, д. 3.
2. Рекламная конструкция - объемные световые буквы и световой короб общими
габаритными размерами 14,18х1,7м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.245.

2. Конструктивное решение

Конструкция представляет объемный световой короб глубиной 200мм габаритами 3,65х1,5м на несущем каркасе из профильной трубы 25х25х2мм и объемные световые буквы габаритами 10,15х1,7м на несущей раме из профильной трубы 40х20х2мм.
Общие габариты короба и букв в проектном положении равны 14,8х1,7м. Несущие рамы короба и букв крепятся путем навешивания на уголки 50х50х5мм, приваренные к фермам и закрепляются болтами М10.
Фермы изготовлены из профильных труб сечением 60х40х2мм, 40х40х3мм и располагаются на горизонтальных ригелях из швеллера 10П, которые в свою очередь установлены на вертикальные стойки из профильной трубы 120х120х4мм, крепящиеся к железобетонной плите покрытия кровли анкерами HILTI через приваренные на торцы пластины, толщиной 5мм. Под объемными световыми буквами к фермам крепится путем навешивания на уголки и закрепляется болтами М10 горизонталь из профильной трубы 40х40х3мм, к которой саморезами прикрепляется подложка из 10мм ПВХ, на которой будет располагаться светодиодная лента. Рекламоноситель:
Световой короб:
- Лицо: баннерная ткань,
- Боковины: листы оцинкованной стали 0,55мм,
- Задняя крышка: оцинкованная сталь 0,55мм.

Световые буквы:
- Лицо: акрилл 4мм,
- Боковины: ALS-профиль 130мм,
- Задняя панель: композит 3мм.

Подсветка производится светодиодными модулями.
Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Тривижн

Место установки

ТРЦ ВРЕМЕНА ГОДА

Габариты

8045х6036мм

Адрес

Москва , Кутузовский просп ., вл . 48, галерея Времена года

Регион установки

Москва

Год

2016

Шифр

BDM-096-000-16

Проект для компании

ТРЦ ВРЕМЕНА ГОДА

Координаты

55.731718,37.487362

Проект для компании

ТРЦ ВРЕМЕНА ГОДА
