Описание

Исходные данные для проектирования

1. Район строительства: г. Москва, Кутузовский проспект, 71.

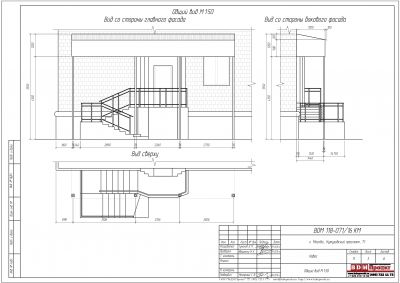

2. Конструкция – навес над лестничным маршем входа габаритными размерами 8,5х1,6х5,55м

3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

2. Конструктивное решение

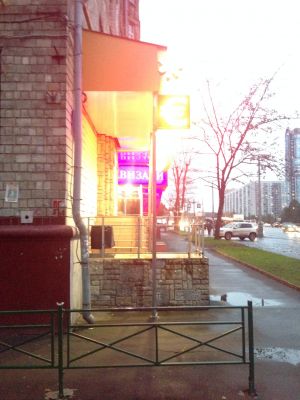

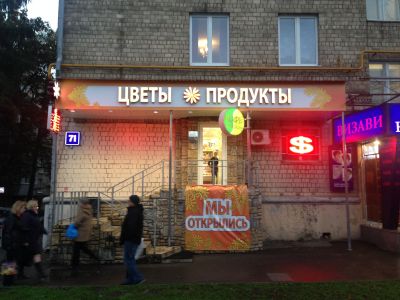

Конструкция представляет собой навес над лестничным маршем входа в здание.

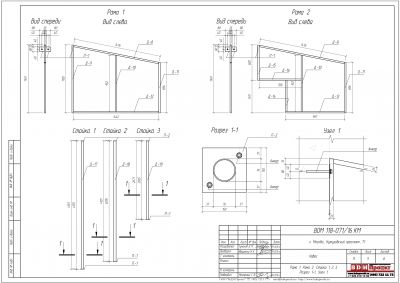

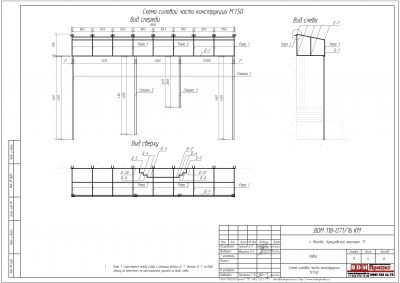

Конструкция выполнена из профильных труб 76х3,5мм, 40х40х3мм, 25х25х2мм и пластин 150х150х3мм, 80х80х3мм. Рамы навеса выполнены из трубы 25х25х2 мм и крепятся к фасаду здания анкерами HILTY через пластины 80х80х3мм, приваренные к рамам. Второе крепление рам - сварной шов к горизонтали Д-1, установленной на несущие стойки. Также рамы соединяются между собой деталями Д-7, расположенными согласно Листу 4.
Стойки выполнены из трубы 76х3,5мм и крепятя к основанию анкерами HILTY через пластины 150х150х3мм .
Все узловые соединения выполнены на сварке, монтажные - на болтах

Характеристики

Тип конструкции

Навес

Место установки

Жилой дом

Габариты

5550х10000мм

Адрес

г. Москва, Кутузовский проспект, 71.

Регион установки

Москва

Год

2016

Шифр

BDM-118.071/16

Координаты

55.723719,37.452103
