Лестница внутренняя высота 4500мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-040/16

Характеристики:

Тип конструкции:

Лестница

Габариты:

высота 4500мм

Адрес:

г. Москва, ул. Шаболовка, д.23, к2

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Индивидуальные конструкции

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

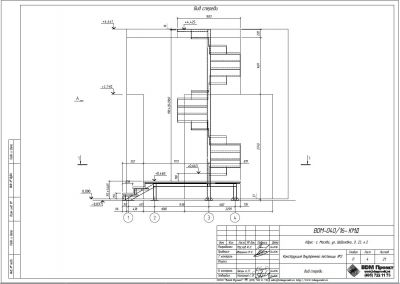

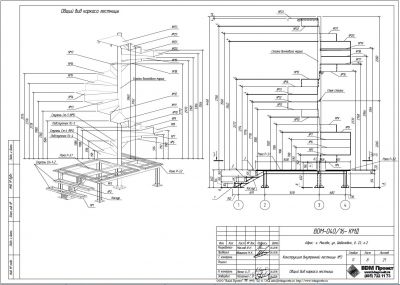

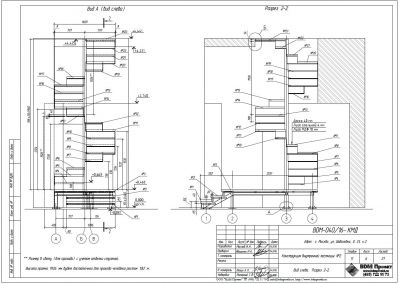

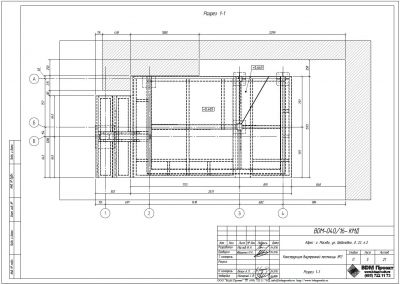

Конструктивная схема

Лестница состоит из прямого лестничного марша, промежуточной площадки и винтового марша. Каркас внутриквартирной лестницы представляет собой сварную металлическую конструкцию, изготовленную из стальных труб и листового металлопроката. Основание промежуточной площадки и косоур выполнены из профильной стальной трубы сечением 80х80х4мм. Силовая конструкция ступеней прямого марша изготовлены из квадратной трубы сечением 40х40х3 мм. Рамы Р-3.1 и Р-3.2 (конструкции промежуточной площадки) выполнены из профильной трубы 40х20х2,5 мм. Основание лестницы совместно с косоуром и стойкой крепятся к перекрытию при помощи анкеров.
Винтовой марш: стойка изготовлена из круглой трубы 102х10 мм, ступени и подступенки - стальной лист толщиной 4мм. В верхней части винтовой марш крепится к стенам и перекрытию.
Все узловые соединения выполнены на сварке, монтажные - на болтах (анкерах) и сварке.

Характеристики

Тип конструкции

Лестница

Габариты

высота 4500мм

Адрес

г. Москва, ул. Шаболовка, д.23, к2

Регион установки

Москва

Год

2016

Шифр

BDM-040/16

Координаты

55.723029,37.613755
