Артикул: BDM-018.002/16

Характеристики:

Тип конструкции:

Ограничитель высоты

Габариты:

3085х3000мм

Адрес:

г. Москва и МО

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Индивидуальные конструкции

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: г. Москва и МО, типовой проект.
2. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

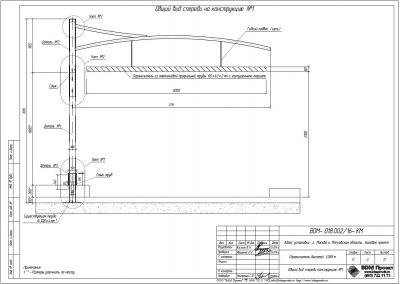

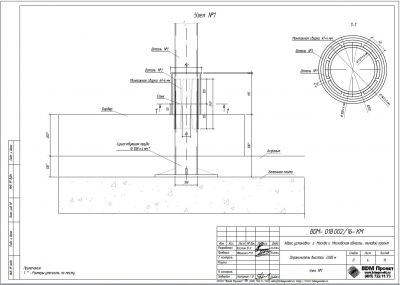

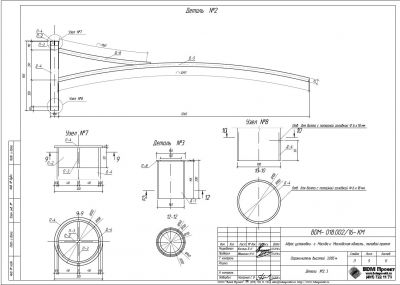

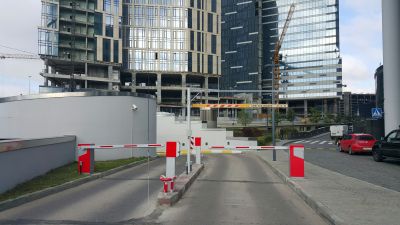

Конструкция представляет собой ограничитель высотой 3,085м. Конструкция выполнена из труб Ф108х4мм, Ф51х3мм. Крепится к бетонной плите при помощи анкеров MUNGO m2 10/160. Все узловые соединения выполнены на сварке, монтажные - на болтах и сварке.

Характеристики

Тип конструкции

Ограничитель высоты

Габариты

3085х3000мм

Адрес

г. Москва и МО

Регион установки

Москва

Год

2016

Шифр

BDM-018.002/16
