Описание

1. Исходные данные для проектирования

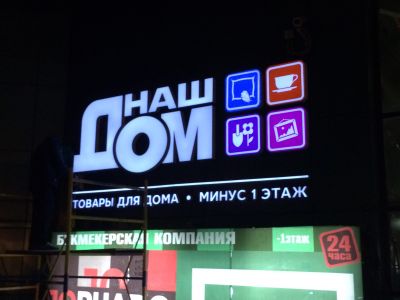

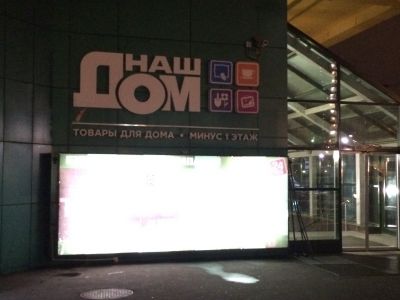

1. Район строительства: г. Москва, МКАД, 2-й километр. Конструкция предназначена для установки на местности типа "В". 2. Рекламная конструкция - вывеска «Наш Дом», габаритами 3,67х1,49м.
3. Материалы несущей конструкции - стальной прокат. Расчетные характеристики соответствуют Ст. 245.

2. Конструктивное решение

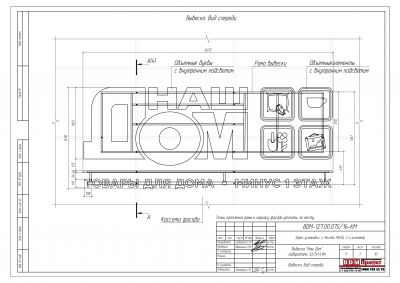

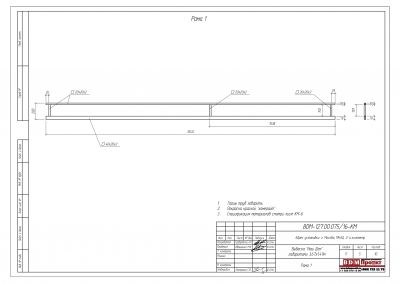

Конструкция вывески представляет собой объемные световые буквы, закрепленные на металлических направляющих из профильной трубы 40х20х2мм и 20х20х2мм.
Направляющие крепятся при помощи кровельных саморезов ф4,8мм в несущие элементы фасада здания.
Конструкция объемных букв: • лицо - оргстекло молочное 3мм
• боковины – пвх 3мм
• основание – пвх 10мм
• подсветка - светодиодная лента.

Все узловые соединения - на сварке, монтажные – на кровельных саморезах.
