Объемные световые буквы 6300х620мм

портфолио работ

+500 бонусов

портфолио работ

+500 бонусов

Артикул: BDM-024-006/16

Характеристики:

Тип конструкции:

Световые буквы

Габариты:

6300х620мм

Адрес:

г. Москва, Ломоносовский пр-т, д. 29, корп. 1

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Световые буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

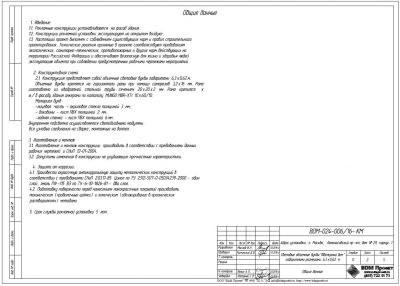

1. Исходные данные для проектирования

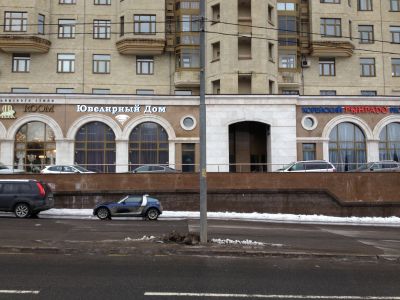

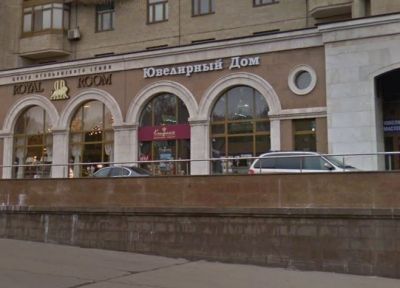

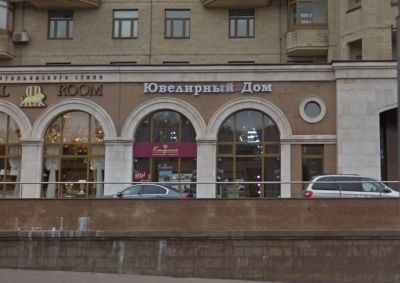

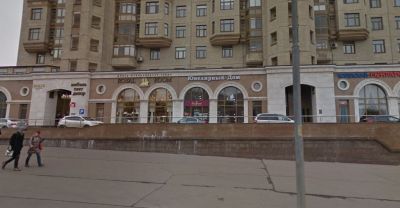

1. Район строительства: г. Москва, Ломоносовский пр-т, д. 29, корп. 1, предназначена для установки на местности, отнесённой к типу "В".
2. Рекламная конструкция - объемные световые буквы габаритами 6,3х0,62м.

3. Учёт ответственности соответствует II уровню согласно ГОСТ 27751-88, с коэффициентом надёжности по ответственности .

2. Конструктивное решение

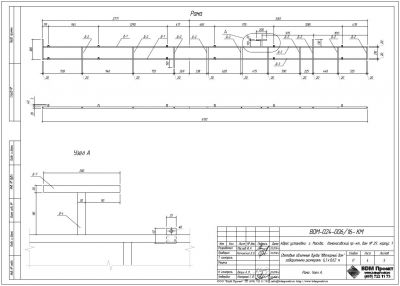

Конструкция представляет собой объемные световые буквы габаритами 6,3х0,62м. Объемные буквы крепятся на горизонтали рамы при помощи саморезов 3,2х16 мм. Рама изготовлена из квадратной стальной трубы сечением 20х20х2 мм. Рама крепится к ж/б фасаду здания анкерами по каталогу MUNGO MBR-XTr 10х60/10. Материал букв: -лицевая часть - акриловое стекло толщиной 3 мм; - боковины – лист ПВХ толщиной 2 мм;
-задняя стенка – лист ПВХ толщиной 6мм. Подсветка объемных букв осуществляется светодиодными модулями. Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Световые буквы

Габариты

6300х620мм

Адрес

г. Москва, Ломоносовский пр-т, д. 29, корп. 1

Регион установки

Москва

Год

2016

Шифр

BDM-024-006/16

Координаты

55.703611,37.516476
