Артикул: BDM-015.01-010/16

Характеристики:

Тип конструкции:

Световые буквы

Габариты:

3980х500мм

Адрес:

г. Москва, 1-й Голутвинский переулок, д. 6

Регион установки:

Москва

Год:

2016

Все характеристики

Категории:

Световые буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: г. Москва, 1-й Голутвинский переулок, д. 6.
2. Рекламные конструкции – Вывески габаритами 3,98х 0,5 м. 3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствуют Ст.235.

2. Конструктивное решение

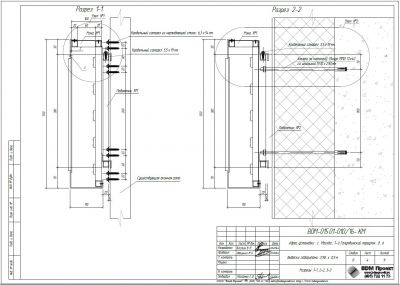

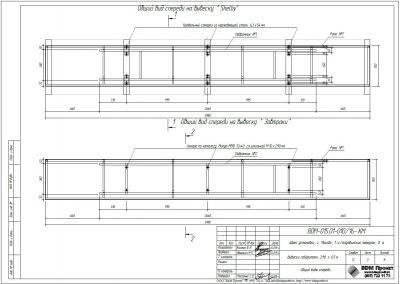

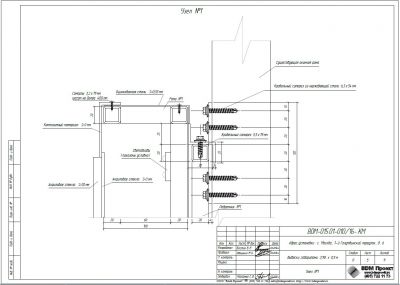

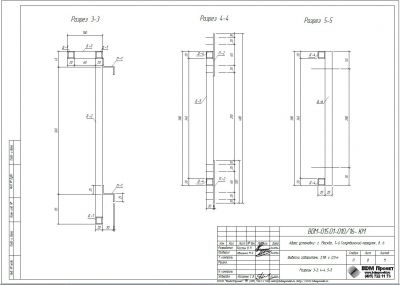

Конструкции представляют собой вывески габаритами 3,98 х0,5м. Конструкции выполнены из профильной трубы 20х20х2мм. Крепится к стене анкерами по каталогу Mungo MMD 12x40 со шпилькой М10х290мм и кровельными саморезами из нержавеющей стали 6,3х54мм. Рекламоноситель - лицевые панели из композитного материала S=3мм, акрилового стекла S=10мм, S=3мм, боковые панели из композитного материала S=3мм, которые крепятся к каркасу саморезами 3,2х19мм шагом не более 400мм. Все узловые и монтажные соединения выполнены на сварке.

Характеристики

Тип конструкции

Световые буквы

Габариты

3980х500мм

Адрес

г. Москва, 1-й Голутвинский переулок, д. 6

Регион установки

Москва

Год

2016

Шифр

BDM-015.01-010/16

Координаты

55.739605,37.613503
