Описание

1. Исходные данные для проектирования

1. Район строительства: г. Москва ул. Обручева, д.34/36 стр 1

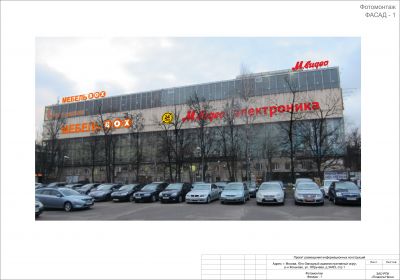

2. Рекламная конструкция - буквы объемные «МЕБЕЛЬ BOX» общими габаритами 23,15х3,0м
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.235.

2. Конструктивное решение

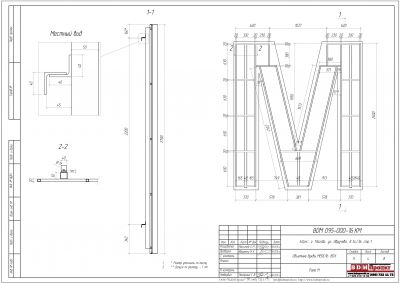

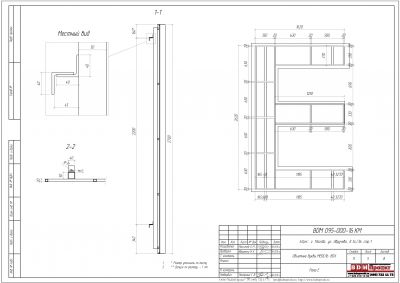

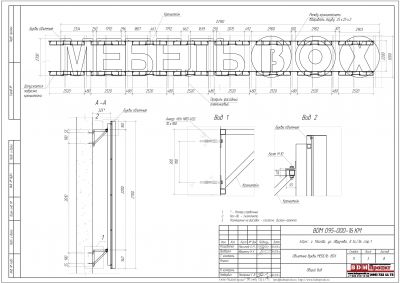

Конструкция представляет объемные световые буквы: «МЕБЕЛЬ BOX» габаритами 23,15х3,0 м. в количестве 3шт. Рамы букв выполнены из профильной трубы 20х20х2мм, 20х50х3мм. Рамы крепятся к кронштейнам, посредством навешивания на уголки 40х4мм и последующей фиксацией болтами М10. Крепление кронштейнов к бетонному фасаду здания – с помощью анкеров HILTI HRD 10х180. Кронштейны являются несущими элементами и выполнены из профильной трубы 25х25х2. Рекламоноситель:
- лицо – алюмокомпозит S=3мм
- торец – алюмокомпозит S=3мм
Все узловые соединения на сварке, монтажные на болтах.
