Артикул: BDM-074-006/16

Характеристики:

Тип конструкции:

Световые буквы

Место установки:

МЦ ROOMER

Габариты:

9780х3075мм

Адрес:

г. Москва, ул. Ленинская Слобода, дом 26, стр 8.

Регион установки:

Москва

Все характеристики

Категории:

Световые буквы

портфолио работ

+500 бонусов

50 000 ₽

Проектная организация с допусками СРО

5000+ проектов по всей России

Информация представленная на портале носит исключительно информационный характер и не является публичной офертой. На портале не отражены проекты и информация, которые носят пункт о конфиденциальности.

Описание

1. Исходные данные для проектирования

1. Район строительства: г. Москва, ул. Ленинская Слобода, дом 26, стр 8.
2. Рекламная конструкция - объемные буквы: «ДИСКОНТ ROOMER» общими габаритами 9,78х2,85м.
3. Материалы: несущие конструкции - стальной прокат. Расчетные характеристики соответствую Ст.245.

2. Конструктивное решение

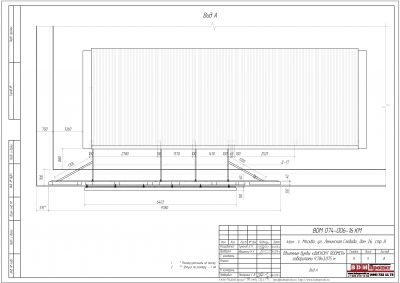

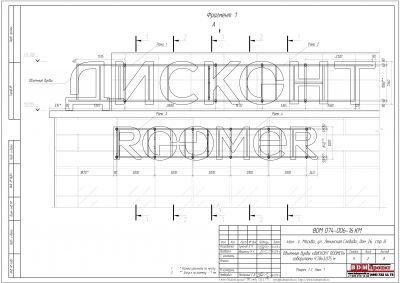

Конструкция представляет объемные световые буквы: «ДИСКОНТ ROOMER» общими габаритами 9,78х3,075м. Рамы букв выполнены из профильной трубы 40х40х3мм, 60х40х3мм и уголков 50х35х4мм. Крепление конструкции объемных букв "ДИСКОНТ" осуществляется следующим образом: 1. На приваренные к силовым стойкам вентшахты фермы из трубы 60х40х3мм
привариваются ветикальные стойки из трубы 60х40х3мм, на которые наварены полки из уголков 50х35х4мм. 2. На данные полки навешиваются рамы с прикрепленными буквами, с последующим закреплением болтами М10 в уголки. Крепление конструкции объемных букв "ROOMER" осуществляется следующим образом: 1. К оконному профилю с помощью винт-шурупов М8 крепятся ветикальные стойки из трубы 60х40х3мм, на которые наварены полки из уголков 50х35х4мм. 2. На данные полки навешиваются рамы с прикрепленными буквами, с последующим закреплением болтами М10 в уголки.
Рекламоноситель: - боковины букв - ALS-профиль шириной 130мм, красный; - лицо - молочный акрил толщиной 3мм, оклеен светорассеивающей пленкой ОРАКАЛ; - лицо крепится профилем ELKAMET красного цвета; - система подсветки - светодиодная. - подложка - ПВХ 10мм. Крепление на общую раму из профильной стальной трубы. Окрашена порошком в цвет фасада. Все узловые соединения на сварке, монтажные на болтах.

Характеристики

Тип конструкции

Световые буквы

Место установки

МЦ ROOMER

Габариты

9780х3075мм

Адрес

г. Москва, ул. Ленинская Слобода, дом 26, стр 8.

Регион установки

Москва

Год

2016

Шифр

BDM-074-006/16

Координаты

55.710788,37.654098
